3D ბეჭდვის 12 გავრცელებული პრობლემა და მათი გამოსწორება

3D ბეჭდვის პრობლემების უმეტესობას ხუთი მიზეზი აქვს: ჭუჭყიანი ან გაუსწორებელი მაგიდა, საქშენის არასწორი სიმაღლე პირველ ფენაზე, ტემპერატურა, რეტრაქციის პარამეტრები და სველი ფილამენტი. თუ პირველი ფენა არ ეკვრის, კუთხეები იწევა (warping) ან მოდელზე თხელი ძაფები ჩნდება (stringing), ქვემოთ მოცემული ცხრილით მიზეზს ერთ წუთში იპოვით, შემდეგ კი თითოეულის დეტალურ გამოსწორებას.

ერთი წესი, რომელიც დროს დაგიზოგავთ: ერთდროულად მხოლოდ ერთი პარამეტრი შეცვალეთ და პატარა სატესტო დეტალი დაბეჭდეთ. თუ სამ რამეს ერთად შეცვლით, ვერ გაიგებთ, რომელმა უშველა. თუ 3D ბეჭდვას ახლა იწყებთ, ჯერ გადახედეთ სტატიას როგორ დავიწყოთ 3D ბეჭდვა.

როგორ გავიგოთ, რა სჭირს ბეჭდვას: სწრაფი ცხრილი

პირველი ფენა არ ეკვრის: რა ვქნათ?

პირველი ფენა მთელი ბეჭდვის საძირკველია. 3D ბეჭდვის პრობლემების დიდი ნაწილი სწორედ აქ იწყება.

1. პირველი ფენა მაგიდას არ ეკვრის

მიზეზები: საქშენი მაგიდიდან ძალიან შორსაა, მაგიდა გაუსწორებელია, ზედაპირზე თითის ანაბეჭდები და ცხიმია, ან პირველი ფენა ძალიან სწრაფად იბეჭდება.

გამოსწორება:

• გაუშვით მაგიდის გასწორება (bed levelling) ან ავტომატური კალიბრაცია.
• Z-ოფსეტი (საქშენის სიმაღლე პირველ ფენაზე) ნაბიჯ-ნაბიჯ შეამცირეთ, 0,02–0,05 მმ-ით. კარგი პირველი ფენის ხაზები ოდნავ დაბრტყელებულია და ერთმანეთს ერწყმის.
• მაგიდა გაწმინდეთ წყლით და სარეცხი საშუალებით ან იზოპროპილის სპირტით, ზედაპირს ხელით ნუ შეეხებით.
• პირველი ფენის სიჩქარე შეამცირეთ, მაგალითად ნახევრამდე.
• PLA-სთვის მაგიდა 60–70 °C-ზე გაახურეთ, პირველ ფენებზე კი ვენტილატორი გამორთეთ.

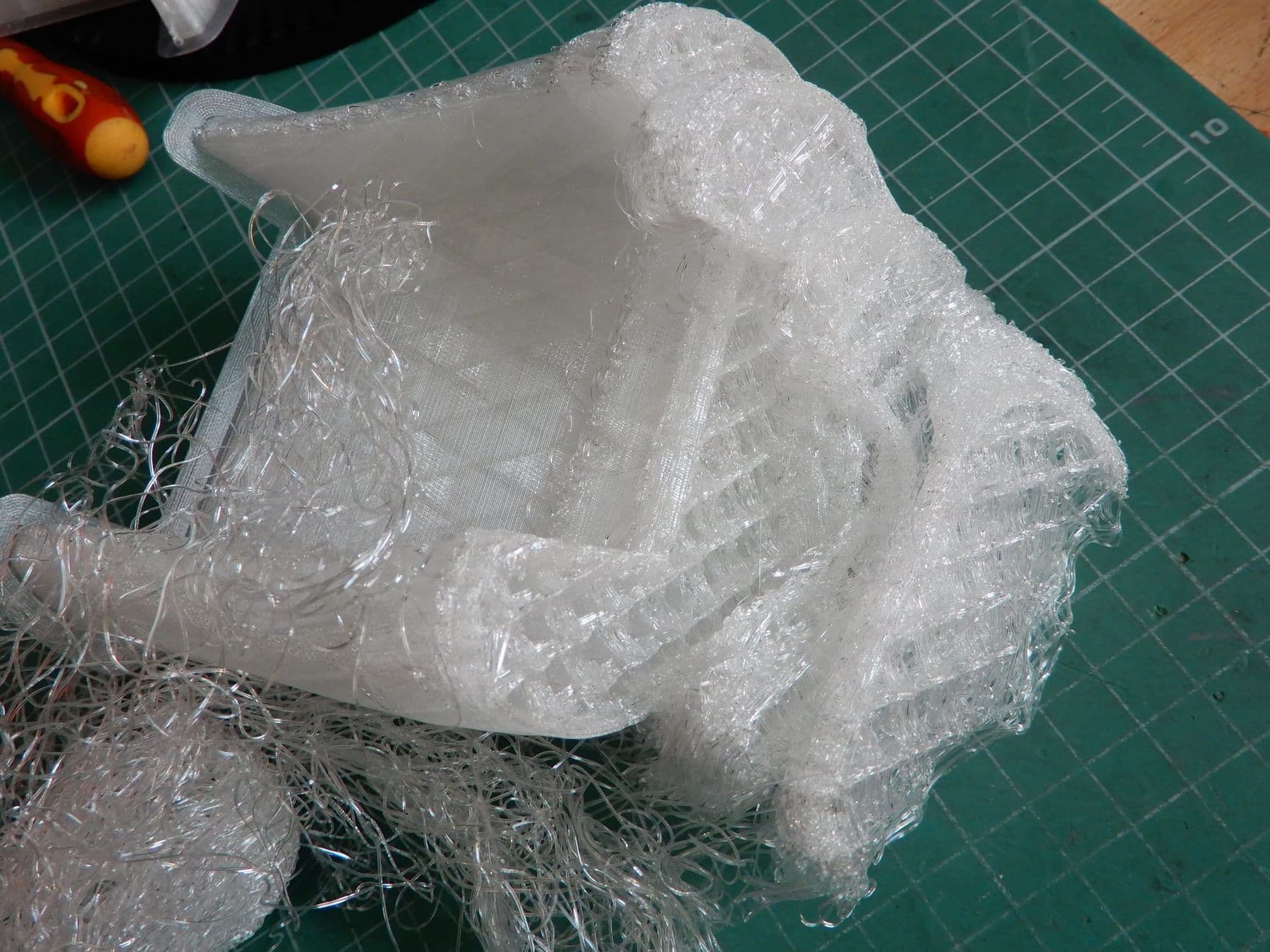

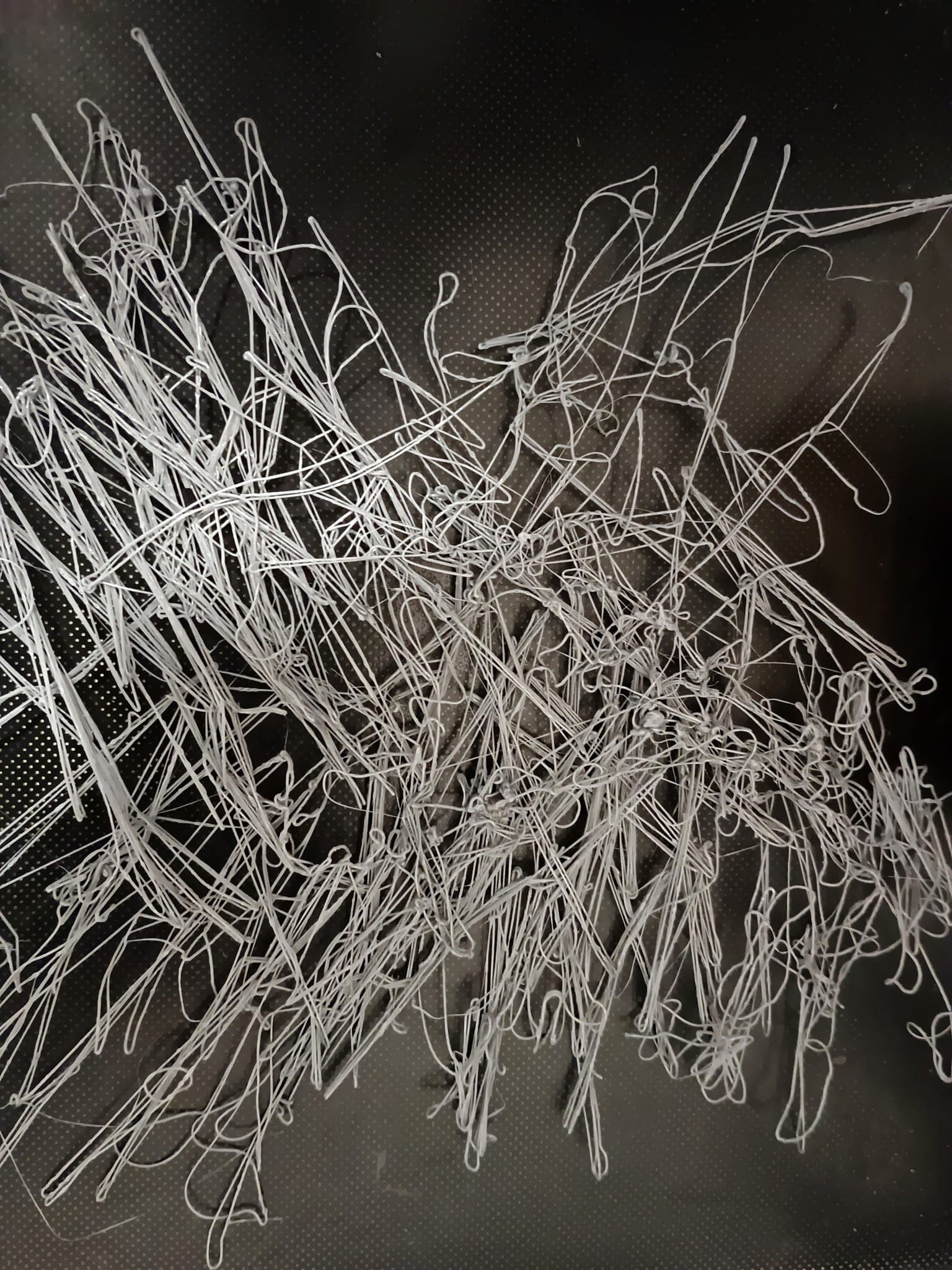

2. „სპაგეტი“: დეტალი მაგიდას მოსცილდა

თუ დილით პრინტერში ფილამენტის ჩახლართულ გროვას ნახავთ, დეტალი ბეჭდვის შუაში მოსცილდა მაგიდას ან ჰაერში დაიწყო ბეჭდვა საყრდენის გარეშე. ჯერ პირველი პუნქტი გადაამოწმეთ, შემდეგ კი სლაისერის გადახედვაში (preview) ნახეთ, ხომ არ ჰკიდია რამე ჰაერში. მაღალ და წვრილ დეტალს ბრიმი დაუმატეთ.

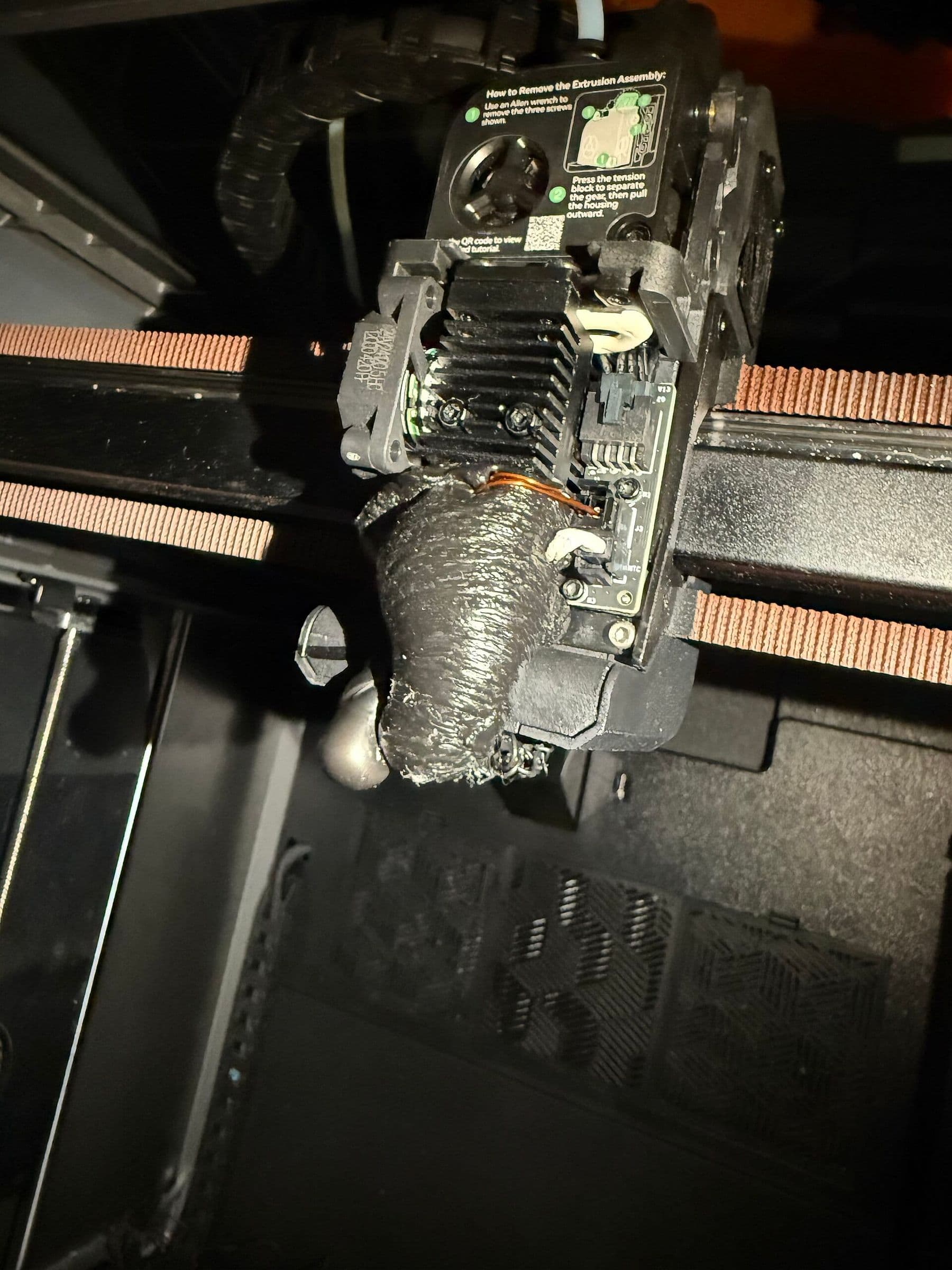

ყველაზე სახიფათო შედეგი ისაა, როცა მოწყვეტილი დეტალი საქშენს ეკვრის და პლასტმასი მთელ გამახურებელ ბლოკს (hotend) ფარავს. ასეთ დროს ბეჭდვა მაშინვე გააჩერეთ: პლასტმასი შეიძლება თერმისტორისა და გამახურებლის მავთულებს მოედოს.

3. „სპილოს ფეხი“: ქვედა კიდე გაფართოებულია

პირველი ფენა გახურებულ მაგიდაზე ზედმეტად ეჭყლიტება და დეტალის ძირი ოდნავ განიერი გამოდის. ამის გამო ერთმანეთში ჩასაჯდომი ნაწილები ვერ ჯდება. Z-ოფსეტი ცოტათი გაზარდეთ. PrusaSlicer-ში არის პარამეტრი Elephant foot compensation (Print settings → Advanced). Prusa-ს მონაცემებით, 0,4 მმ საქშენისთვის დაახლოებით 0,2 მმ კარგად მუშაობს. თუ ბრიმი დეტალს აღარ ებმის, მნიშვნელობა ზედმეტად მაღალია.

Warping: რატომ იწევა 3D ბეჭდვის კუთხეები?

4. კუთხეები მაგიდას სცილდება (warping)

პლასტმასი გაციებისას იკუმშება. Simplify3D-ის მონაცემებით, ABS 230 °C-დან ოთახის ტემპერატურამდე დაახლოებით 1,5%-ით მცირდება: 100 მმ დეტალზე ეს თითქმის 1,5 მმ-ია. ზედა ფენები ქვედას ეწევა და კუთხეები მაგიდას სცილდება. პრობლემა მით უფრო დიდია, რაც უფრო გრძელია დეტალი და მაღალია მასალის ბეჭდვის ტემპერატურა.

გამოსწორება:

• PLA-სთვის მოერიდეთ ორპირ ქარს: ღია ფანჯარა ან კონდიციონერი პირდაპირ პრინტერისკენ.
• ABS-სა და ASA-სთვის მაგიდა 100–120 °C-ზე გაახურეთ, ვენტილატორი გამორთეთ და დახურული კამერით (enclosure) ბეჭდეთ.
• დაუმატეთ ბრიმი: ის კიდეებს მაგიდაზე იჭერს.
• დიდ დეტალს სლაისერში მომრგვალებული კუთხეები ან ძირში პატარა დისკები („mouse ears“) დაუმატეთ.

მასალების ქცევაზე, მათ შორის რომელი უფრო ადვილად იწევა, დაწვრილებით წერია სტატიაში PLA, PETG თუ ABS.

5. ფენები ერთმანეთს სცილდება

თუ დეტალი ფენებს შორის ტყდება ან ბზარი ჩნდება, ფენები ერთმანეთს კარგად ვერ ერწყმის. მიზეზები: ძალიან სქელი ფენა ან დაბალი ტემპერატურა. ფენის სიმაღლე საქშენის დიამეტრის 80%-ს არ უნდა აღემატებოდეს (0,4 მმ საქშენისთვის მაქსიმუმ 0,32 მმ). ტემპერატურა გაზარდეთ დაახლოებით 10 °C-ით და შედეგი შეადარეთ. ABS-ზე ვენტილატორიც შეამცირეთ.

Stringing და ექსტრუზიის სხვა პრობლემები

6. თხელი ძაფები დეტალებს შორის (stringing)

როცა საქშენი ერთი ადგილიდან მეორეზე გადადის, გამდნარი პლასტმასი ჟონავს და „ობობას ქსელს“ ტოვებს. Prusa-ს მითითებით, მთავარი მიზეზები ზედმეტად მაღალი ტემპერატურა და რეტრაქციის (retraction, ფილამენტის უკან დახევა) არასწორი პარამეტრებია.

გამოსწორება:

• საქშენის ტემპერატურა 5–10 °C-ით შეამცირეთ.
• რეტრაქცია გამართეთ: პირდაპირი მიწოდების (direct drive) ექსტრუდერზე სიგრძე მოკლეა (Prusa MK3-ზე 2 მმ ან ნაკლები), Bowden სისტემაზე უფრო გრძელი (Prusa MINI-ზე 3,2 მმ). OrcaSlicer-ში რეტრაქციის მზა ტესტია.
• ჩართეთ „Avoid crossing perimeters“: საქშენი კედლებს ნაკლებად გადაკვეთს.
• თუ ძაფები მოულოდნელად გამრავლდა, ფილამენტი ალბათ სველია (იხ. მე-9 პუნქტი).
• უკვე დაბეჭდილ დეტალზე ძაფები ტექნიკური ფენით მოაშორეთ: დაახლოებით 200 °C, 1–2 წამით. მეტხანს თუ გაათბობთ, დეტალი დეფორმირდება.

PETG ბუნებით უფრო „ძაფიანია“, ვიდრე PLA, ამიტომ მასთან სრულ სისუფთავეს ნუ ელით.

7. ღრიჭოები კედლებში: ნაკლები ექსტრუზია

კედლებში ხვრელებია, ზედა ზედაპირი გაუვსებელია, ხაზები თხელი და დაწყვეტილი. პრინტერი იმაზე ნაკლებ პლასტმასს აწვდის, ვიდრე სლაისერი ელის.

შეამოწმეთ: სლაისერში ფილამენტის დიამეტრი (1,75 მმ ან 2,85 მმ) სწორადაა თუ არა მითითებული; კოჭზე ფილამენტი ხომ არ არის ჩახლართული; ექსტრუდერის გორგოლაჭი ფილამენტს ხომ არ „ღრღნის“; საქშენი ნაწილობრივ ხომ არ არის გაჭედილი. თუ ყველაფერი წესრიგშია, ნაკადი (flow, extrusion multiplier) 5%-იანი ნაბიჯით გაზარდეთ. სატესტოდ დაბეჭდეთ 20 მმ კუბი მინიმუმ სამი კედლით.

8. გუნდები და ზედმეტად დიდი ზომა: ზედმეტი ექსტრუზია

საპირისპირო პრობლემაა: კედლები უხეშია, კიდეებზე გუნდებია, ხვრელები ვიწროა, დეტალები ერთმანეთში ვერ ჯდება. იგივე პარამეტრები შეამოწმეთ, ოღონდ ნაკადი შეამცირეთ, ასევე მცირე ნაბიჯებით.

9. სველი ფილამენტი: შიშინი, ბუშტები, უხეში ზედაპირი

ბევრი ფილამენტი ჰაერიდან ტენს იწოვს. Prusa-ს თანახმად, სველი ფილამენტის ნიშნებია: უხეში ზედაპირი, სუსტი შეკავშირება ფენებს შორის, გუნდები, ბუშტები და კვამლი ექსტრუზიისას, ზედმეტი ძაფები. გამოსავალი გაშრობაა:

ეს Prusament-ის ფილამენტების რეკომენდაციებია: სხვა მწარმოებლის კოჭზე მითითებული მნიშვნელობა სჯობს. ტემპერატურას ნუ გადააჭარბებთ, თორემ ფილამენტი დარბილდება და ერთმანეთს მიეწებება. გამშრალი კოჭი დახურულ პარკში შეინახეთ, ტენის შთამნთქმელთან (silica gel) ერთად.

როგორ გავწმინდოთ გაჭედილი საქშენი: 3D პრინტერის შეკეთება სახლში

10. პლასტმასი არ გამოდის ან ძლივს გამოდის

ნაწილობრივ გაჭედილ საქშენს ცივი ამოღებით (cold pull) გაწმენდთ. Prusa-ს ინსტრუქცია მისი პრინტერებისთვის ასეთია:

1. საქშენი 270 °C-მდე გაახურეთ და ფილამენტის ავტომატური ჩატვირთვა გამორთეთ.
2. ხელით შეტენეთ PLA, სანამ საქშენიდან სუფთა პლასტმასი არ გამოვა.
3. გათბობა გამორთეთ და ფილამენტს ტენეთ, სანამ საქშენი დაახლოებით 170 °C-მდე არ გაცივდება.
4. დაელოდეთ ოთახის ტემპერატურამდე გაცივებას.
5. საქშენი 85 °C-მდე გაახურეთ და ფილამენტი მტკიცედ, პირდაპირ ზემოთ ამოქაჩეთ.
6. ამოღებულ წვერზე საქშენის ფორმა სუფთად უნდა ჩანდეს. თუ ზედ ჭუჭყი ან ძველი ფერია, პროცედურა გაიმეორეთ.

ტემპერატურები სხვადასხვა მოდელზე ოდნავ განსხვავდება, ამიტომ ჯერ თქვენი პრინტერის ინსტრუქცია ნახეთ. სრულად გაჭედილ საქშენს ხშირად გამოცვლა სჯობს: საქშენი იაფი სათადარიგო ნაწილია.

ფენების წანაცვლება და ტალღები ზედაპირზე

11. ფენები გვერდზე გადაიწია (layer shifting)

დეტალი „კიბესავით“ გადაწეულია: ერთ სიმაღლეზე ყველა ფენა რამდენიმე მილიმეტრით გადაინაცვლა. მიზეზები: ძალიან მაღალი სიჩქარე, როცა ძრავა ვერ ასწრებს (ხშირად წკაპუნის ხმაც ისმის); მოშვებული ან ზედმეტად დაჭიმული ღვედი; ძრავის ღერძზე მოშვებული ბორბალი (pulley); პრინტერისთვის ხელის კვრა ბეჭდვისას; აწეულ კუთხეზე საქშენის დაჯახება.

გამოსწორება: სიჩქარე დაახლოებით 50%-ით შეამცირეთ და შეამოწმეთ, გაქრა თუ არა პრობლემა; ღვედები დაჭიმეთ მწარმოებლის ინსტრუქციით; ბორბლების ხრახნები მოუჭირეთ; პრინტერი მყარ, უძრავ ზედაპირზე დადგით.

12. ტალღები კუთხეებისა და ასოების შემდეგ (ringing)

კედელზე, კუთხის ან ხვრელის შემდეგ, სუსტი „ექო“ ჩანს. ეს ვიბრაციაა: სწრაფი მოძრაობისას თავი მკვეთრად ჩერდება და ირხევა. შეამცირეთ სიჩქარე და აჩქარება, შეამოწმეთ ჩარჩოს ხრახნები და პრინტერი მძიმე, სტაბილურ მაგიდაზე დადგით. ბევრ თანამედროვე პრინტერს ვიბრაციის კომპენსაცია (input shaping) აქვს: თუ თქვენსასაც აქვს, მისი კალიბრაცია ხელახლა გაუშვით.

კურსი TDS-ში3D მოდელირება და ბეჭდვა - პრაქტიკული კურსი8 კვირა · 32 სთ · დაწყება 18 ნოედეტალურად

კალიბრაციის ჩეკლისტი: 15 წუთი, რომელიც პრობლემებს თავიდან აგარიდებთ

ახალ პრინტერზე, ტრანსპორტირების შემდეგ ან ახალ ფილამენტზე გადასვლისას ეს სია ბოლომდე გაიარეთ:

• მაგიდის გასწორება და Z-ოფსეტის ტესტი პირველ ფენაზე.
• მაგიდის გაწმენდა და შემოწმება, ხომ არ არის ნაკაწრი ან ძველი წებო.
• ფილამენტის დიამეტრი და მასალის პროფილი სლაისერში.
• ტემპერატურის კოშკი ახალი ფილამენტისთვის.
• რეტრაქციის ტესტი, განსაკუთრებით PETG-სთვის.
• ღვედების დაჭიმულობა და ბორბლების ხრახნები.
• საქშენის სისუფთავე და PTFE მილის მდგომარეობა.
• ფილამენტის სიმშრალე: ღია კოჭი რამდენ ხანს იდო ჰაერზე?

უსაფრთხოება: რა უნდა გახსოვდეთ შეკეთებისას

საქშენი 200–270 °C-მდე ცხელდება, მაგიდა 60–120 °C-მდე. სერვისის წინ პრინტერი გააცივეთ და დენიდან გამორთეთ, გარდა იმ ოპერაციებისა, რომლებსაც გახურება სჭირდება (საქშენის გამოცვლა, cold pull). FFF პრინტერები ბეჭდვისას ულტრაწვრილ ნაწილაკებსა და აქროლად ორგანულ ნაერთებს გამოყოფს, ამიტომ ოთახი განიავეთ და პრინტერს საძინებელში ნუ დადგამთ. ხანგრძლივი ბეჭდვისას პირველი ფენები ყოველთვის თვალით გადაამოწმეთ.

ხშირად დასმული კითხვები

რატომ არ ეკვრის პირველი ფენა მაგიდას?

ყველაზე ხშირად საქშენი მაგიდიდან ძალიან შორსაა ან მაგიდა ცხიმიანია. გაასწორეთ მაგიდა, Z-ოფსეტი მცირე ნაბიჯებით შეამცირეთ და ზედაპირი წყლით და სარეცხი საშუალებით ან იზოპროპილის სპირტით გაწმინდეთ. პირველი ფენა ნელა დაბეჭდეთ.

როგორ მოვიშორო stringing PETG-ზე?

ტემპერატურა 5–10 °C-ით შეამცირეთ, რეტრაქცია ტესტით გამართეთ და ფილამენტი გააშრეთ: PETG ტენს ადვილად იწოვს. მცირე ძაფებს PETG-ზე მაინც ნახავთ, მათ ტექნიკური ფენით მოაშორებთ.

რა არის warping და როგორ ავიცილო თავიდან?

Warping არის დეტალის კუთხეების აწევა, რადგან პლასტმასი გაციებისას იკუმშება. დაეხმარება ბრიმი, სუფთა და სწორად გახურებული მაგიდა, ორპირი ქარის გარეშე ბეჭდვა, ხოლო ABS-ისა და ASA-სთვის დახურული კამერა.

როგორ გავიგო, რომ საქშენი გაჭედილია?

ნიშნებია: პლასტმასი საერთოდ არ გამოდის ან თხელ, დაწყვეტილ ხაზად გამოდის, ექსტრუდერი წკაპუნებს. ნაწილობრივ გაჭედვას cold pull-ით გაწმენდთ, სრულად გაჭედილი საქშენი კი უმჯობესია გამოცვალოთ.

შეიძლება 3D პრინტერის შეკეთება სახლში?

დიახ, საქშენის გაწმენდა ან გამოცვლა, ღვედების დაჭიმვა და მაგიდის გასწორება სახლში კეთდება. ელექტრონიკაზე, კვების ბლოკსა და გამახურებლის მავთულებზე მუშაობა მწარმოებლის ინსტრუქციით ან სერვისში სჯობს.

შემდეგი ნაბიჯი

ბეჭდვის პრობლემების უმეტესობა არასწორად მომზადებული ფაილიდან იწყება, ამიტომ წაიკითხეთ ჩვენი გზამკვლევი უფასო STL ფაილები და სლაისერი. თუ გინდათ, რომ კალიბრაცია, მასალები და პრინტერის მოვლა პრაქტიკაში ისწავლოთ, 3D დიზაინისა და 3D ბეჭდვის კურსზე ამას ლაბის პრინტერებზე ვაკეთებთ. მოზარდებისთვის ცალკე კურსია: ორივე ნახეთ გვერდზე 3D ბეჭდვის და 3D პრინტერის კურსები.

წყაროები

• Print Quality Troubleshooting Guide, Simplify3D
• Not Sticking to the Bed, Simplify3D
• Warping, Simplify3D
• Stringing and oozing, Prusa Knowledge Base
• Clogged nozzle and cold pull, Prusa Knowledge Base
• Drying filament, Prusa Knowledge Base
• Elephant foot compensation, Prusa Knowledge Base
• Fused filament fabrication, Wikipedia
