დარჩილვა დამწყებთათვის: ხელსაწყოები, უსაფრთხოება და 7 წესი

დარჩილვა (soldering) არის ელექტრონული დეტალების შეერთება გამდნარი შენადნობით, რომელსაც ყოველდღიურად „კალას“ ვეძახით. დამწყებს სჭირდება ტემპერატურის რეგულატორიანი სარჩილავი, 0,8 მმ სისქის კალა ფლუსის გულით, სადგამი, ღრუბელი, დამცავი სათვალე და კარგი ვენტილაცია. ტყვიიანი კალისთვის სარჩილავის წვერი დაახლოებით 315–370°C-ზე ყენდება, უტყვიოსთვის 370–400°C-ზე.

დარჩილვა რთული არ არის, მაგრამ აქ ორი რამ ერთდროულად მნიშვნელოვანია: უსაფრთხოება და სწორი თანმიმდევრობა. ამ სახელმძღვანელოში აგიხსნით, რა ხელსაწყოები გჭირდებათ, რომელი კალა აირჩიოთ, რატომ არ უნდა ჩაისუნთქოთ კვამლი, და მოგცემთ 7 წესს, რომლითაც პირველივე დღეს სუფთა და საიმედო წერტილებს გააკეთებთ.

რა არის დარჩილვა და რით განსხვავდება შედუღებისგან

ბევრი „შედუღების სწავლას“ ეძებს, როცა სინამდვილეში დარჩილვა აინტერესებს. ეს სხვადასხვა პროცესია. შედუღებისას (welding) თავად ლითონის ნაწილები დნება და ერთმანეთს ერწყმის. დარჩილვისას ნაწილები არ დნება: დნება მხოლოდ შემავსებელი შენადნობი (კალა), რომელიც ორ ზედაპირს „აწებებს“ და ელექტრულ კონტაქტს ქმნის. ამერიკის შედუღების საზოგადოების (AWS) განმარტებით, დარჩილვაში შემავსებელი 450°C-ზე დაბალ ტემპერატურაზე დნება, ზემოთ კი უკვე მაღალტემპერატურული რჩილვაა (brazing).

ელექტრონიკაში მხოლოდ დარჩილვა გამოიყენება. სიტყვებს „დარჩილვა“ და „მირჩილვა“ ერთი მნიშვნელობით ხმარობენ: მეორე უფრო იმას ნიშნავს, რომ რაღაცას რაღაცაზე არჩილავთ, მაგალითად სადენს ძრავაზე.

რა ხელსაწყოები გჭირდებათ დარჩილვისთვის

მინიმალური ნაკრები:

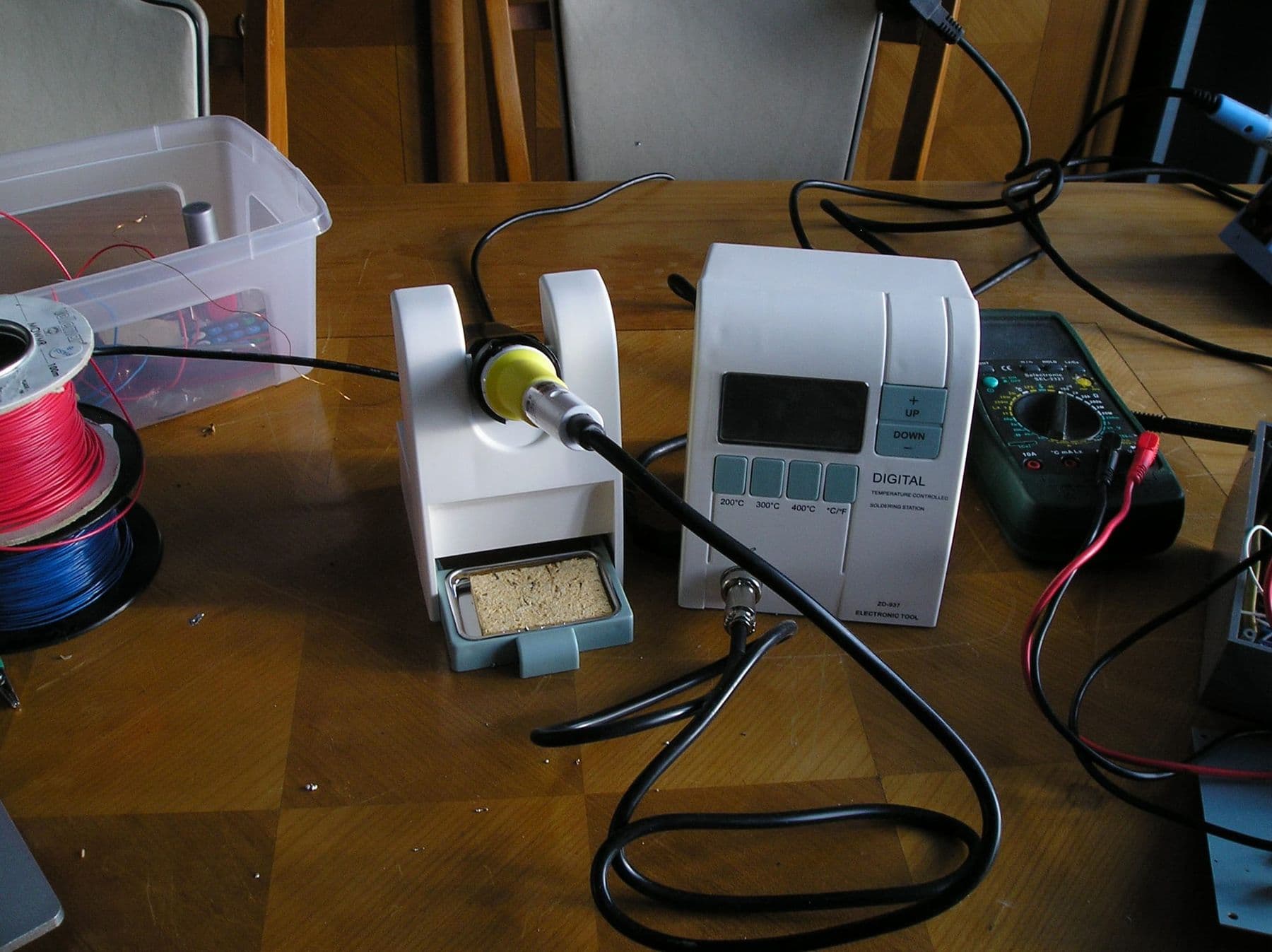

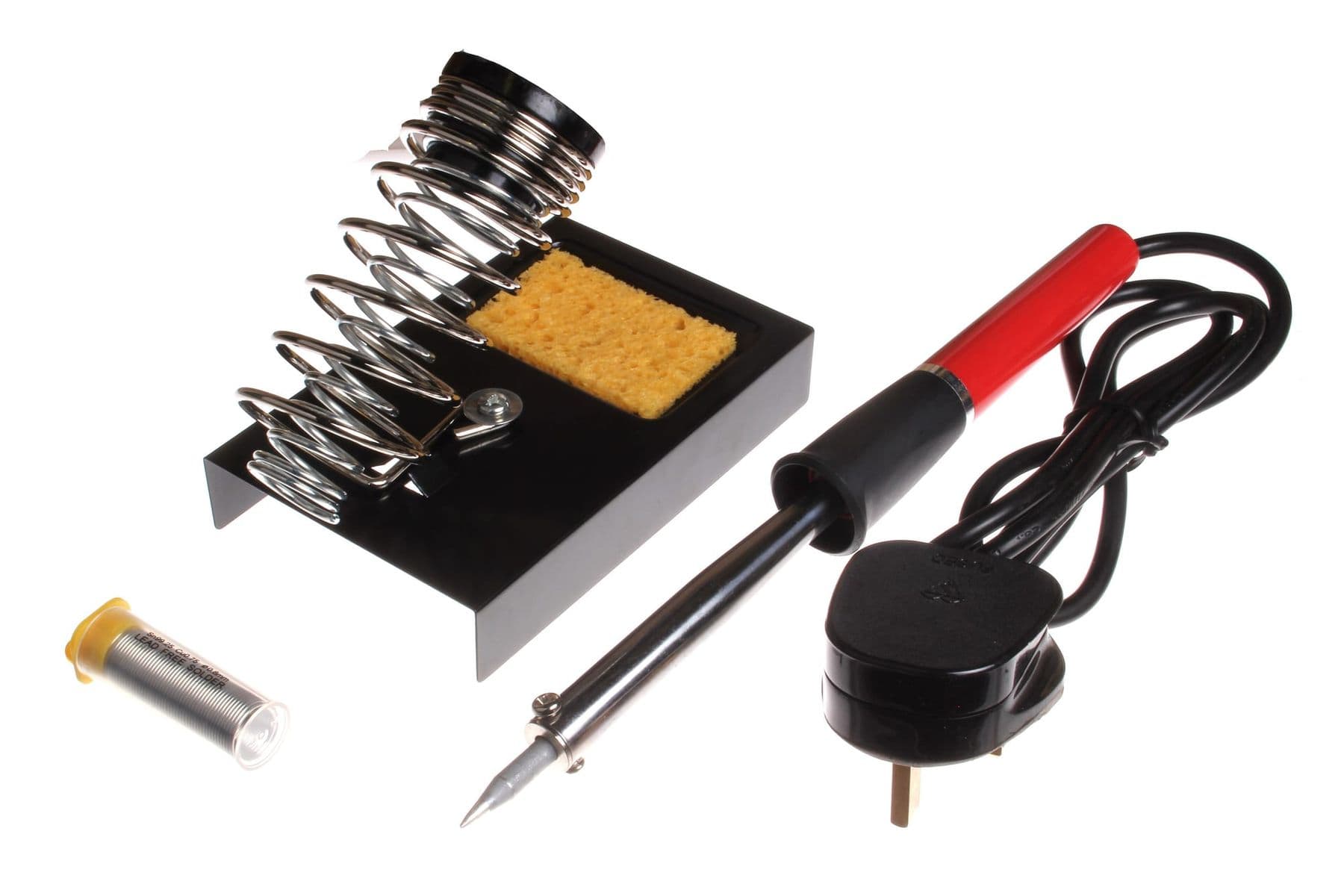

• სარჩილავი (ხალხში „პაიალნიკი“), სასურველია ტემპერატურის რეგულატორით;
• სადგამი, რომ ცხელი სარჩილავი მაგიდაზე არ გორავდეს;
• ღრუბელი ან თითბრის „ბამბა“ (brass wool) წვერის გასაწმენდად (ღრუბელი ოდნავ სველი უნდა იყოს);
• კალა ფლუსის გულით, 0,5–1 მმ სისქის (დამწყებისთვის 0,8 მმ უნივერსალურია);
• ფლუსი ცალკე, კალამის ან გელის სახით, რთული წერტილებისთვის;
• „მესამე ხელი“ (helping hands), დამჭერი, რომელიც დაფას იჭერს;
• გვერდითი საჭრელი (flush cutters) ზედმეტი ფეხების მოსაჭრელად;
• კალის მოსაშორებელი ლენტი ან ტუმბო შეცდომების გასასწორებლად;
• დამცავი სათვალე, სითბოგამძლე საფენი და ვენტილატორი ფილტრით ან გამწოვი.

რომელი სარჩილავი ავირჩიოთ და რა ტემპერატურაზე

ელექტრონიკისთვის ფანქრის ფორმის სარჩილავი გამოიყენება. Adafruit-ის სახელმძღვანელოს მიხედვით, მინიმუმ 25-ვატიანი უბრალო სარჩილავიც იმუშავებს, დაახლოებით 30-ვატიანი რეგულირებადი უკეთესია, ხოლო 50 ვატზე მეტი სიმძლავრის სადგური ცვლადი წვერებით საუკეთესო არჩევანია. ელექტრონიკისთვის არ გამოდგება „პისტოლეტი“ (soldering gun) და ღია ცეცხლი.

ტემპერატურა: ტყვიიანი კალისთვის 315–370°C, უტყვიოსთვის 370–400°C. SparkFun ზოგად „საშუალო“ დიაპაზონად 325–375°C-ს გვირჩევს. დიდი სადენებისა და ფართო ფირფიტებისთვის ტემპერატურა ცოტა მაღლა აწიეთ. თუ ფლუსი წამიერად იწვის და წვერი შავდება, ტემპერატურა ზედმეტია: დაწიეთ. გადახურებული სარჩილავი წვერსაც აფუჭებს და მეტ კვამლსაც იძლევა.

კალა და ფლუსი: ტყვიიანი თუ უტყვიო

„კალა“ სინამდვილეში შენადნობია: კალისა და ტყვიის, ან ტყვიის გარეშე, კალის, ვერცხლისა და სპილენძის.

ტყვიიანი კალა უფრო ადვილად დნება და ლამაზ, პრიალა წერტილს იძლევა. უტყვიო ცოტა უფრო რთულია, წერტილი მქრქალია, მაგრამ ტყვიასთან კონტაქტს გამორიცხავს. ზოგი უნივერსიტეტის უსაფრთხოების სახელმძღვანელო ტყვიიანი კალის გამოყენებას საერთოდ არ გვირჩევს. ამიტომ ბავშვებისთვის, სკოლებისა და სახლისთვის, სადაც მაგიდაზე საჭმელიც ხვდება, უტყვიო კალა აირჩიეთ.

ფლუსი ლითონის ზედაპირიდან ოქსიდის (ჟანგის) თხელ ფენას აშორებს და კალას ეხმარება, რომ კარგად „დაიღვაროს“. კალის უმეტესობას ფლუსი შიგნით აქვს (rosin core), ამიტომ ჩვეულებრივ ცალკე არ გჭირდებათ. რთულ წერტილზე ცოტა დამატებითი ფლუსი ხშირად სასწაულს ახდენს. „No-clean“ ფლუსის ნარჩენს გაწმენდა არ სჭირდება; თუ გინდათ, იზოპროპილის სპირტით გაწმინდეთ.

უსაფრთხოება: კვამლი, ტყვია და დამწვრობა

კვამლი. თეთრი კვამლი, რომელიც დარჩილვისას ამოდის, ძირითადად ფლუსისგან (კანიფოლისგან) მოდის. დიდი ბრიტანეთის შრომის უსაფრთხოების სააგენტოს (HSE) მონაცემებით, კანიფოლის ფლუსის კვამლი პროფესიული ასთმის ერთ-ერთი მთავარი მიზეზია, ხოლო უკვე განვითარებული ასთმა შეიძლება სამუდამოდ დარჩეს. ამიტომ:

• კვამლის ნაკადის ზემოთ თავს ნუ დახრით;
• იმუშავეთ ღია ფანჯარასთან ან, უკეთესი, გამწოვით, რომელიც კვამლს წვერთან იჭერს;
• თუ ბევრს არჩილავთ, ფილტრიანი ვენტილატორი ან გამწოვი აუცილებელია;
• სარჩილავს ზედმეტად ნუ გაახურებთ.

ტყვია. ტყვიიან კალასთან მთავარი რისკი ხელიდან პირში მოხვედრაა. მაგიდასთან არ ჭამოთ და არ დალიოთ, დარჩილვის შემდეგ ხელები საპნით კარგად დაიბანეთ.

დამწვრობა და ხანძარი. სარჩილავის წვერი 300–400°C-ია. ის მხოლოდ სადგამზე უნდა იდოს, სადენი მაგიდის კიდეზე არ უნდა ეკიდოს, მუშაობის შემდეგ კი სარჩილავი ქსელიდან გამორთეთ. ქაღალდი, მუყაო და სპირტი შორს დადეთ. თვალებისთვის დამცავი სათვალე აუცილებელია: მოჭრილი ფეხი და კალის წვეთი შეიძლება ახტეს.

თუ დაიწვით: დამწვარი ადგილი 20 წუთის განმავლობაში გრილი გამდინარე წყლის ქვეშ გააჩერეთ. კრემი, ზეთი ან კარაქი არ წაისვათ და ბუშტუკი არ გახეთქოთ. დიდი ან ღრმა დამწვრობისას, ან თუ სახე დაიწვა, მიმართეთ ექიმს.

ბავშვები არჩილავენ მხოლოდ უფროსის მეთვალყურეობით, ტემპერატურის რეგულატორიანი სარჩილავით, დამცავი სათვალით და უტყვიო კალით. პირველი გაკვეთილი ჯობია ცარიელ სავარჯიშო დაფაზე ჩატარდეს, და არა ძვირფას მოწყობილობაზე.

7 წესი კარგი დარჩილვისთვის

1. წვერი სუფთა და დაკალული უნდა იყოს. გაახურეთ, ღრუბელზე გაწმინდეთ და ცოტა კალა წაუსვით (ამას „დაკალვას“ ეძახიან). მუშაობის დასრულებისას წვერი ისევ დაკალეთ: ასე უფრო დიდხანს ძლებს.
2. გაახურეთ ფეხიც და ფირფიტაც ერთდროულად. წვერის გვერდი ერთდროულად უნდა ეხებოდეს დეტალის ფეხსაც და დაფის ლითონის ფირფიტასაც. რამდენიმე წამი საკმარისია.
3. კალა შეერთებას მიაწოდეთ და არა წვერს. კალა თავად უნდა დადნეს ცხელ ფეხსა და ფირფიტაზე. თუ წვერზე დნება და წვეთად ჩამოდის, წერტილი ცუდი გამოვა.
4. ჯერ კალა მოაშორეთ, მერე სარჩილავი. როცა საკმარისი კალა დაიღვარა, ჯერ კალის მავთული გაწიეთ, მერე წვერი.
5. არ შეარხიოთ, სანამ არ გაცივდება. რამდენიმე წამი დეტალს ხელი არ ახლოთ. შერყეული წერტილი მქრქალი და ბზარიანი გამოდის.
6. ზომიერი კალა. კარგი წერტილი ვულკანს ან კონუსს ჰგავს და ფეხის გარშემო თანაბრად არის. ბურთი ზედმეტ კალაზე და ცუდ გახურებაზე მიანიშნებს.
7. მოჭერით და შეამოწმეთ. ზედმეტი ფეხი წერტილის ზემოთ მოჭერით (თვალები დაიცავით), გამადიდებლით დაათვალიერეთ და მულტიმეტრის უწყვეტობის რეჟიმით შეამოწმეთ, ხომ არ გაქვთ მეზობელ წერტილებს შორის „ხიდი“.

კარგი და ცუდი წერტილი: როგორ გავარჩიოთ

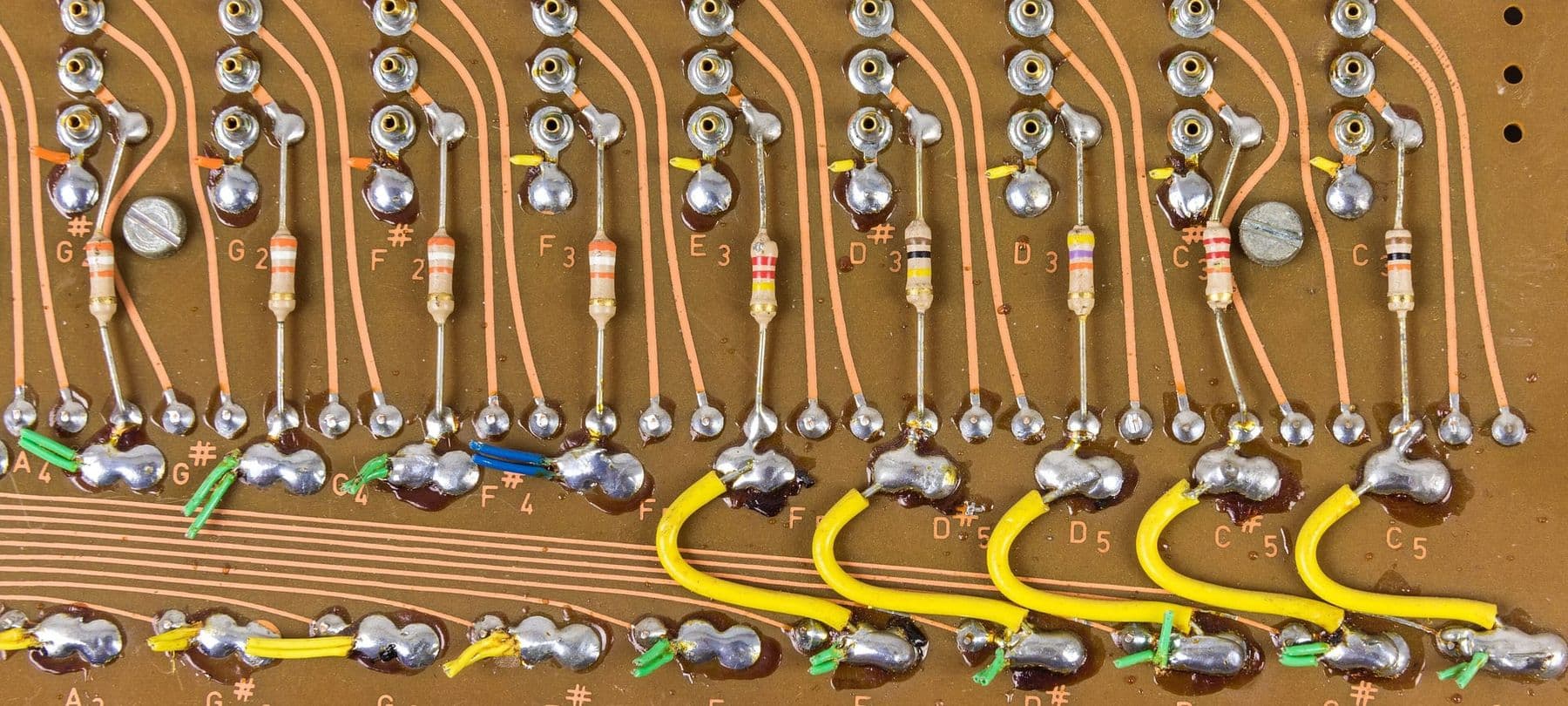

უტყვიო კალის კარგი წერტილი ბუნებრივად ცოტა მქრქალია, ამიტომ მხოლოდ ბზინვარებით ნუ იმსჯელებთ. მთავარია ფორმა: კალა ფეხსა და ფირფიტაზე თანაბრად უნდა იყოს გადასული, ჩაზნექილი კიდით.

რა დავარჩილოთ პირველად

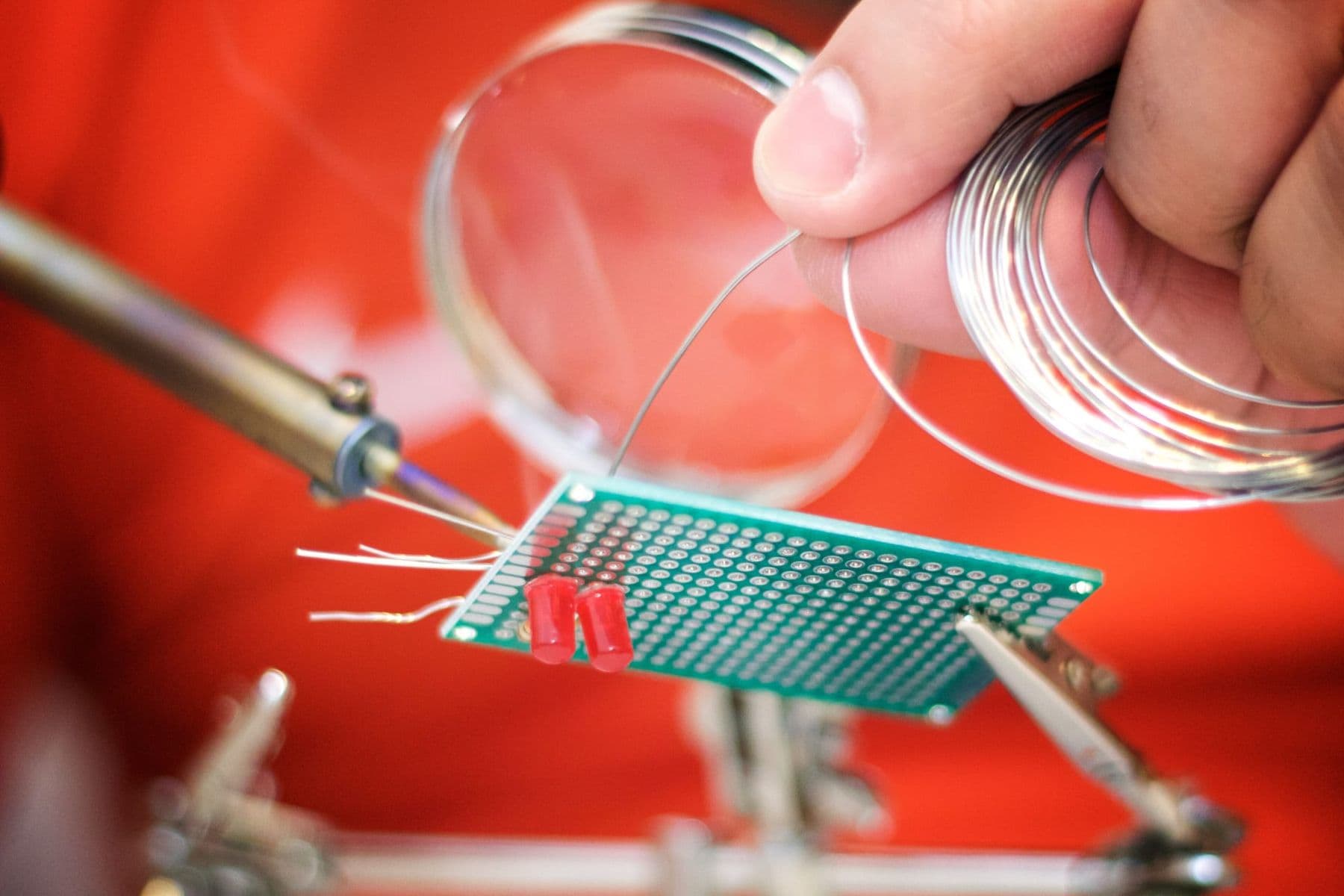

• პერფორირებული სავარჯიშო დაფა (perfboard) LED-ებით და რეზისტორებით. ჯერ breadboard-ზე ააწყვეთ და შეამოწმეთ, მერე დაარჩილეთ. სქემები ნახეთ სტატიაში პირველი ელექტრონული წრედი breadboard-ზე.
• პინების ზოლი (header pins) სენსორის მოდულზე ან Arduino Nano-ზე. ეს ძალიან გავრცელებული პირველი დავალებაა.
• სადენები ძრავაზე. რობოტის DC ძრავებზე სადენების მირჩილვა თითქმის ყველა რობოტს სჭირდება; ნახეთ როგორ ავაწყოთ პირველი რობოტი.
• მზა ნაკრები „ციმციმა LED“ ან „ელექტრონული კამათელი“, სადაც ყველა დეტალი და ინსტრუქცია ერთადაა.

დარჩილვამდე სასარგებლოა ელექტრონიკის საფუძვლების ცოდნა: რატომ სჭირდება LED-ს რეზისტორი და როგორ გავზომოთ ძაბვა. ეს ყველაფერი ახსნილია სტატიაში ელექტრონიკა დამწყებთათვის: ომის კანონი.

სად ისწავლოს მოზარდმა ელექტრონიკა და რობოტიკა

თუ თქვენი შვილი 13–17 წლისაა და ელექტრონიკაში უფრო ღრმად შესვლა სურს, ჩვენს კურსზე „ელექტრონიკა და რობოტიკა (Advanced)“ მოსწავლეები ომის კანონიდან, breadboard-იდან და Arduino C++-იდან 4WD რობოტამდე და რობოტულ ხელამდე მიდიან. გზად სწავლობენ სენსორებს და აწყობენ ჭკვიან მოწყობილობებს (სარწყავ სისტემას, კარის საკეტს, კლიმატის მონიტორს), კურსი კი რობოტების შეჯიბრებით სრულდება. ნაკრები და მასალები კურსში შედის, ხოლო აწყობილი რობოტები და პროტოტიპები მოსწავლეს რჩება. 10–13 წლის დამწყებებისთვის ცალკე კურსი გვაქვს: ორივე ნახეთ გვერდზე ელექტრონიკის და არდუინოს კურსები.

კურსი TDS-შირობოტიკა, ელექტრონიკა და ჭკვიანი სისტემები: სმარტ ქალაქიდან ავტონომიურ რობოტებამდე7 თვე · 3 ფაზა · 72 სთ · დაწყება 20 ნოედეტალურად

ხშირად დასმული კითხვები

რა ტემპერატურაზე უნდა იყოს სარჩილავი?

ტყვიიან კალასთან ჩვეულებრივ 315–370°C, უტყვიოსთან 370–400°C. დაიწყეთ დიაპაზონის ქვედა ნაწილიდან და აწიეთ მხოლოდ მაშინ, თუ კალა ნელა დნება. თუ ფლუსი წამიერად იწვის და წვერი შავდება, ტემპერატურა ზედმეტია.

რა განსხვავებაა დარჩილვასა და შედუღებას შორის?

შედუღებისას თავად ლითონის ნაწილები დნება და ერთმანეთს ერწყმის. დარჩილვისას ნაწილები არ დნება, დნება მხოლოდ კალა, 450°C-ზე დაბალ ტემპერატურაზე. ელექტრონიკაში მხოლოდ დარჩილვა გამოიყენება.

რომელი კალა ვიყიდო: ტყვიიანი თუ უტყვიო?

ტყვიიანი (60/40 ან 63/37) უფრო ადვილად მუშაობს, მაგრამ ხელის დაბანა და ჭამის აკრძალვა მკაცრად სავალდებულოა. ბავშვებისთვის და სახლისთვის უტყვიო ჯობია, ოღონდ უფრო მაღალ ტემპერატურას და ცოტა მეტ ფლუსს ითხოვს. ორივე შემთხვევაში 0,8 მმ სისქის კალა ფლუსის გულით აიღეთ.

საშიშია თუ არა დარჩილვის კვამლი?

დიახ, თუ ხშირად და ვენტილაციის გარეშე სუნთქავთ. კანიფოლის ფლუსის კვამლი პროფესიული ასთმის ცნობილი მიზეზია. იმუშავეთ ღია ფანჯარასთან ან გამწოვით, კვამლის ზემოთ თავს ნუ დახრით და სარჩილავს ზედმეტად ნუ გაახურებთ.

რომელი სარჩილავი ვიყიდო დამწყებმა?

ტემპერატურის რეგულატორიანი სარჩილავი (დაახლოებით 30 ვატი და მეტი) ან მარტივი სადგური, სადგამით და ღრუბლით. უბრალო, რეგულატორის გარეშე სარჩილავი ხშირად ზედმეტად ცხელდება და წვერი სწრაფად ფუჭდება. ელექტრონიკისთვის ნუ იყიდით „პისტოლეტს“ ან გაზის სარჩილავს.

შეუძლია თუ არა ბავშვს დარჩილვა?

შეუძლია, უფროსის მეთვალყურეობით და სწორი აღჭურვილობით: რეგულატორიანი სარჩილავი, უტყვიო კალა, დამცავი სათვალე, გამწოვი და სადგამი. მთავარია, ბავშვმა ინსტრუქციის ზუსტად მიყოლა შეძლოს და ცხელ წვერს პატივი სცეს. პირველი ნაბიჯი ყოველთვის breadboard-ია, სადაც დარჩილვა საერთოდ არ სჭირდება.

თუ გინდათ, რომ თქვენმა შვილმა ელექტრონიკა და რობოტიკა სისტემურად, მენტორთან ერთად ისწავლოს, დაგვიკავშირდით უფასო კონსულტაციისთვის და შევარჩევთ კურსს მისი ასაკისა და დონის მიხედვით.
