CNC კურსი: 3D დიზაინი, CAM და ჩარხის მართვა ერთ პროგრამაში

CNC კურსი გასწავლით სრულ ჯაჭვს ნახაზიდან მზა დეტალამდე: 2D და 3D მოდელირებას, CAM ტრაექტორიების აწყობას (კონტური, ჯიბე, V-ჭრა), ფრეზის, ბრუნებისა და მიწოდების შერჩევას, ფურცლის დამაგრებას, ნულის დაყენებას და ჩარხის უსაფრთხო მართვას. TDS-ის კურსი ზრდასრულებისთვისაა, გრძელდება 8 კვირა (48 საათი) და მთავრდება საკუთარი ავეჯის დეტალით.

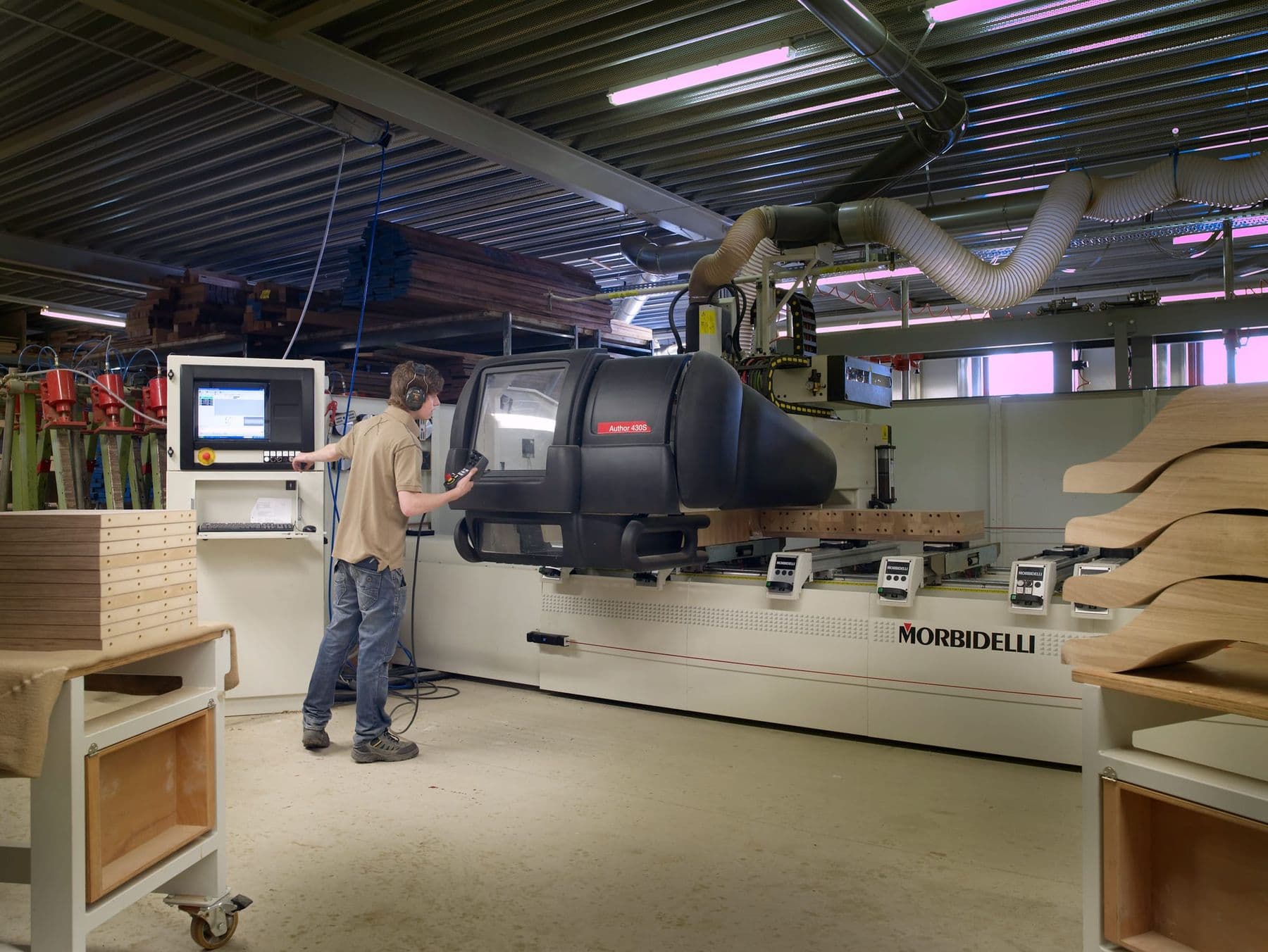

CNC დანადგარის ოპერატორი დღეს საჭიროა ავეჯის საამქროებში, სარეკლამო და აბრების წარმოებაში, ინტერიერისა და გამოფენების დეტალების დამზადებაში. ამ სტატიაში აგიხსნით, ვისთვისაა კურსი, რას ისწავლით კვირიდან კვირამდე და რა უნარებს მოითხოვს ოპერატორის სამუშაო. თუ ჯერ საფუძვლებს ეცნობით, დაიწყეთ სტატიით რა არის CNC ჩარხი და როგორ მუშაობს.

ვისთვისაა CNC კურსი?

კურსი ზრდასრულებისთვისაა (18+) და საშუალო დონისაა. ლაზერული ჭრის კურსის გავლა სავალდებულო არ არის, მაგრამ ვექტორული გრაფიკის რომელიმე პროგრამის (მაგალითად, CorelDRAW ან Illustrator) ცოდნა ბევრს დაგეხმარებათ. თუ ლაზერით დაწყება გირჩევნიათ, ნახეთ ლაზერული ჭრისა და გრავირების კურსი.

რას ისწავლით: CNC სწავლის გზა 8 კვირაში

პირველი კვირა ყველაზე მნიშვნელოვანია: რა ნაწილებისგან შედგება ჩარხი, როგორ მაგრდება ფურცელი, სად არის ავარიული გაჩერების ღილაკი და როგორ ვიცავთ თავს მტვრისა და ხმაურისგან. სანამ ეს ეტაპი არ დასრულდება, ჩარხთან დამოუკიდებლად არ ვმუშაობთ.

CAM ბლოკში ისწავლით, როგორ იქცევა ნახაზი ფრეზის ტრაექტორიად: კონტური (profile) დეტალს ჭრის, ჯიბე (pocket) ზედაპირიდან მასალას იღებს, V-ჭრა (V-carve) კონუსური ფრეზით ლამაზ ტექსტს ქმნის. აქვე არჩევთ ფრეზის დიამეტრს, ბრუნებს და მიწოდებას, რომ მასალა არ დაიწვას და ფრეზი არ გატყდეს.

3D რელიეფში სფერული ფრეზით ჯერ უხეშ, შემდეგ სუფთა დამუშავებას აწყობთ, ბოლოს კი ზედაპირს ხეხავთ და ამუშავებთ. პროექტის კვირებში ავეჯის საკუთარ დეტალს აპროექტებთ, ჭრით, აწყობთ და წარადგენთ.

მაგალითი: როგორ მზადდება ხის აბრა V-ჭრით

კურსის პირველი დიდი ნამუშევარი ხის აბრაა. აი, როგორ მიდის პროცესი ნაბიჯ-ნაბიჯ:

1. VCarve-ში ხაზავთ აბრის კონტურს და წერთ ტექსტს. ძალიან წვრილ შრიფტს ერიდებით: წვრილი ხაზი ხეში ცუდად ჩანს.
2. ტექსტს ანიჭებთ V-ჭრის ტრაექტორიას, მაგალითად 90°-იანი V-ფრეზით. ჭრის სიღრმეს პროგრამა თავად ითვლის ასოს სიგანის მიხედვით, ამიტომ ასოს კიდეები მკვეთრი გამოდის.
3. აბრის კონტურს ბრტყელი ფრეზით, რამდენიმე გავლით ჭრით და ტოვებთ პატარა „ხიდებს“ (tabs), რომ ბოლო გავლაზე დეტალი არ აიძროს.
4. სიმულაციაში ამოწმებთ შედეგს: ასოები, სიღრმე, ფრეზის გზა.
5. დაფას ამაგრებთ, ნულს ზედაპირზე აყენებთ და პროგრამას ჯერ ჰაერში უშვებთ.
6. ჭრით, ხიდებს ხელით ჭრით, ხეხავთ და ზეთით ან ლაქით ფარავთ.

ერთი ასეთი პროექტი თითქმის ყველა საბაზისო უნარს მოიცავს: დიზაინს, ორ განსხვავებულ ფრეზს, დამაგრებას, ნულს და დამუშავებას. კურსზე MDF-სა და 18 მმ სისქის ფანერაზე ვმუშაობთ.

რომელ პროგრამებს და დანადგარს გამოიყენებთ?

კურსზე სამი ინსტრუმენტით ვმუშაობთ:

• VCarve Pro (Vectric): 2D და 2.5D ტრაექტორიები (კონტური, ჯიბე, V-ჭრა, ბურღვა), 3D მოდელების იმპორტი და დეტალების ფურცელზე ეკონომიური განლაგება (nesting). Pro ვერსიას სამუშაო ველის ზომის შეზღუდვა არ აქვს.
• Fusion 360 CAM: როცა დეტალი პარამეტრულ 3D მოდელად უნდა დაპროექტდეს და ტრაექტორია პირდაპირ მოდელიდან აიწყოს.
• G-კოდი: ხელით არ ვწერთ, მაგრამ ვკითხულობთ, რომ ჭრამდე შეცდომა დავინახოთ.

ლაბის CNC ფრეზერს 1300×2500 მმ სამუშაო ველი და 2,2 კვტ სიმძლავრის შპინდელი აქვს: ზედ ფანერის სრული ფურცელი ეტევა. ეს ნიშნავს, რომ ავეჯის რეალური ზომის დეტალებზე ივარჯიშებთ და არა მხოლოდ პატარა ნიმუშებზე.

MDF თუ ფანერა: რაზე ვვარჯიშობთ და რატომ

MDF-ს ძალიან წვრილი მტვერი აქვს, ამიტომ მასთან მუშაობისას მტვერშემწოვი განსაკუთრებით მნიშვნელოვანია. ფანერის ზედა შრე კი ზემოთ ამყვან ფრეზს შეიძლება „აუშალოს“: ამიტომ კურსზე ერთსა და იმავე დეტალს სხვადასხვა ფრეზით ვჭრით და შედეგს ვადარებთ. ასე უკეთ გესმით, რატომ არ არსებობს ერთი „უნივერსალური“ ფრეზი.

რა უნარები სჭირდება CNC დანადგარის ოპერატორს?

დამსაქმებელი CNC ოპერატორისგან რამდენიმე კონკრეტულ უნარს ელის:

• ნახაზის კითხვა და ფაილის შემოწმება: ზომები, დახურული კონტურები, ერთეულები.
• CAM-ში ტრაექტორიის აწყობა და ფრეზის შერჩევა მასალის მიხედვით.

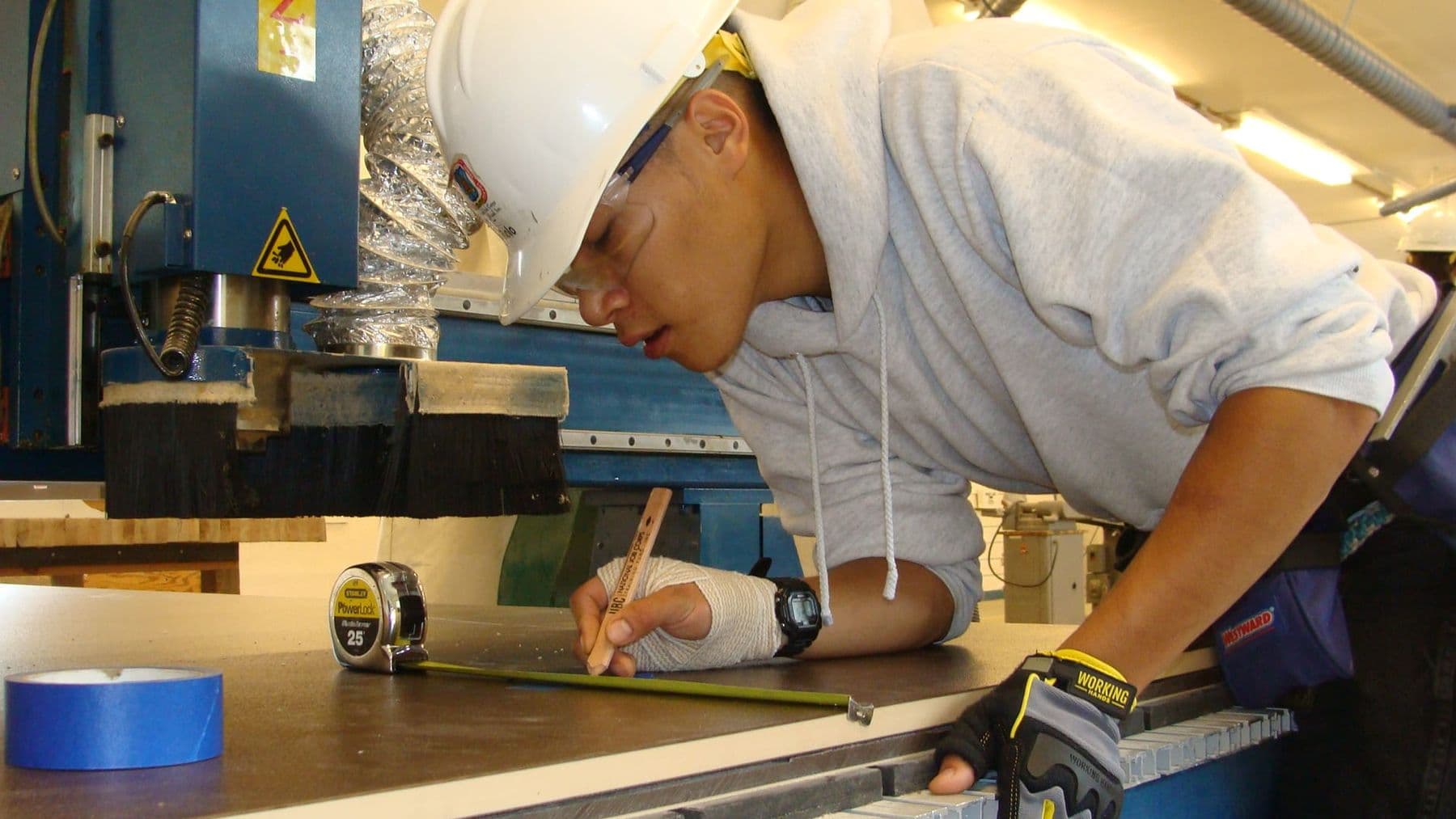

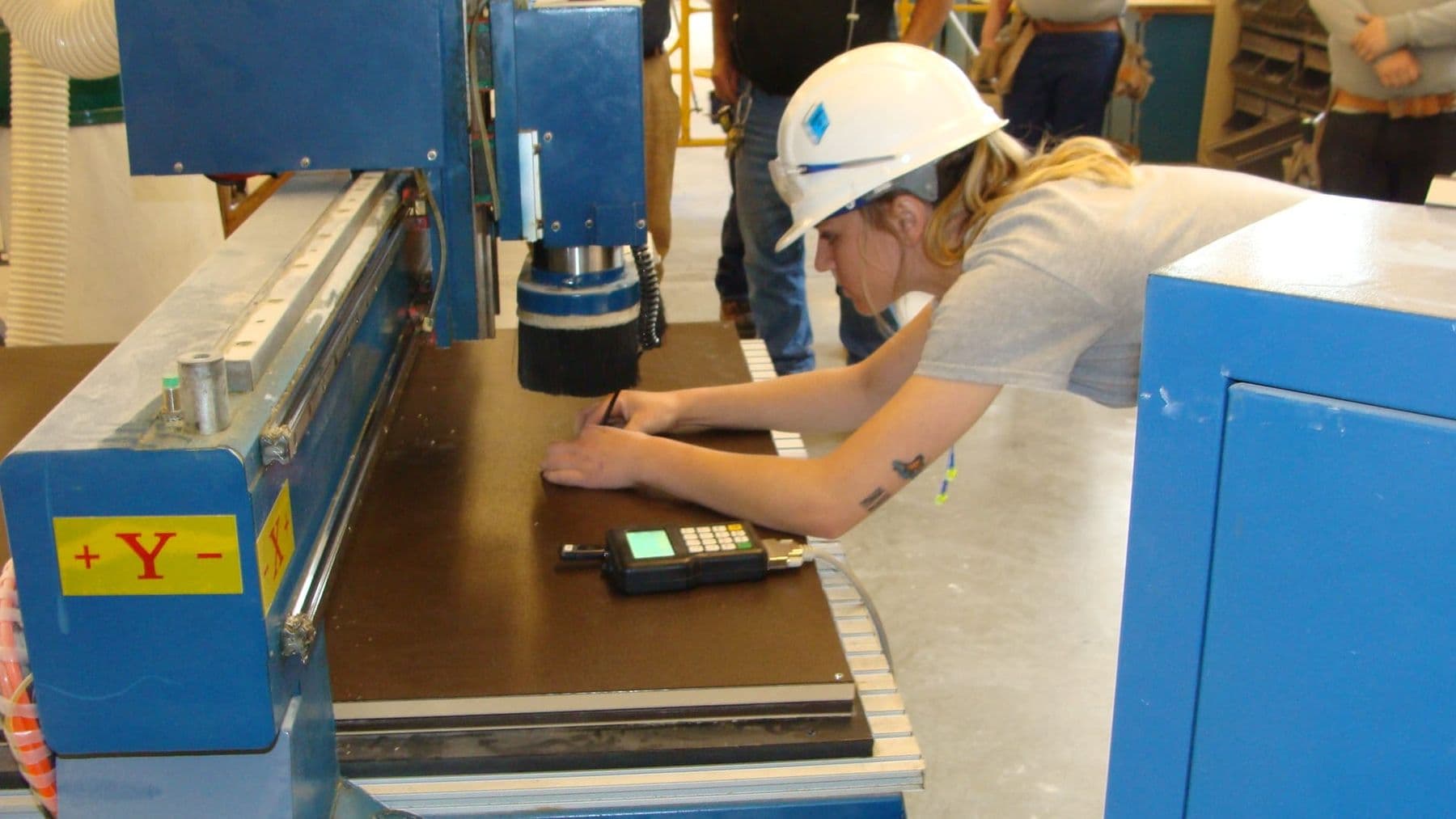

• ფურცლის დამაგრება და ნულოვანი წერტილის (X, Y, Z) სწორად დაყენება.
• ჭრის დაკვირვება: ხმის, ნაფოტისა და ზედაპირის მიხედვით პრობლემის დროულად შემჩნევა.
• ხარისხის კონტროლი: ზომების გადამოწმება და კიდეების დამუშავება.
• მოვლა: ფრეზის გამოცვლა, მაგიდის ზედაპირის (spoilboard) გასწორება, დასუფთავება.
• უსაფრთხოების წესების უპირობო დაცვა.

ამ უნარებს კურსზე რეალურ პროექტებზე ივარჯიშებთ. ფაილის მომზადებისას დაშვებულ ტიპურ შეცდომებს ცალკე ვარჩევთ; მათზე წაიკითხეთ CNC-სთვის ფაილის მომზადება: 7 გავრცელებული შეცდომა.

CNC სწავლა დამოუკიდებლად თუ კურსზე?

ბევრ რამეს ინტერნეტითაც ისწავლით, მაგრამ არა ყველაფერს:

ჩარხი ძვირი დანადგარია და შეცდომა ძვირი ჯდება: გატეხილი ფრეზი, გაფუჭებული ფურცელი ან, უარეს შემთხვევაში, ტრავმა. ამიტომ პრაქტიკის პირველი საათები გამოცდილი ინსტრუქტორის გვერდით უნდა გაიაროთ.

დამოუკიდებელი მომზადებისთვის კარგი უფასო რესურსებია: Vectric-ის ვიდეოგაკვეთილები VCarve-ზე, LinuxCNC-ის დოკუმენტაცია G-კოდის ბრძანებებზე და ფრეზების მწარმოებლების მიწოდების ცხრილები. Fusion-ს პირადი, არაკომერციული გამოყენებისთვის უფასო ლიცენზია აქვს, შეზღუდული ფუნქციებით (2026 წლის მონაცემებით). თეორიას ამ რესურსებით გაიმყარებთ, ჩარხთან კი ჩვენ ერთად ვივარჯიშებთ.

რა შეგიძლიათ კურსის შემდეგ?

კურსის ბოლოს თქვენ გექნებათ სამი რეალური ნამუშევარი (აბრა, 3D პანელი, ავეჯის დეტალი) და სერტიფიკატი, რომელიც გაიცემა მინიმუმ 80%-იანი დასწრებისა და საბოლოო პროექტის შემთხვევაში. ყოველ სერტიფიკატს ნომერი და QR კოდი აქვს, რომლითაც დამსაქმებელი მის ნამდვილობას გადაამოწმებს.

შემდეგი ნაბიჯები განსხვავდება:

• სამსახური წარმოებაში: ავეჯის, აბრებისა და ინტერიერის საამქროებში CNC ოპერატორის პოზიციაზე ძირითადად ზუსტად ის უნარებია საჭირო, რასაც კურსზე ივარჯიშებთ.
• საკუთარი სახელოსნო: CNC ჩარხი ავეჯის, სუვენირებისა და დეკორის მცირე სერიებისთვის.
• დიზაინის პრაქტიკა: დიზაინერი, რომელიც წარმოების შეზღუდვებს იცნობს, უფრო რეალისტურ პროექტებს ქმნის.

პირველი დამოუკიდებელი პროექტების იდეებისთვის ნახეთ 12 CNC პროექტი დამწყებთათვის. სხვა მიმართულებებს თუ ადარებთ, გადახედეთ ტექნოლოგიური კურსები ზრდასრულებისთვის.

როგორ მოვემზადოთ CNC კურსისთვის: ჩეკლისტი

წინასწარი ცოდნა აუცილებელი არ არის, მაგრამ ეს ნაბიჯები პირველ კვირებს გაგიადვილებთ:

• გაიმეორეთ საბაზისო გეომეტრია: მილიმეტრები, დიამეტრი და რადიუსი, კუთხეები.
• სცადეთ ვექტორულ პროგრამაში კონტურის დახატვა და დახურვა.
• გადმოწერეთ VCarve-ის უფასო საცდელი ვერსია Vectric-ის საიტიდან და დაათვალიერეთ ინტერფეისი.
• წაიკითხეთ, რა არის CNC ჩარხი და როგორ მუშაობს, განსაკუთრებით ფრეზების ნაწილი.
• სახელოსნოსთვის ჩაიცვით დახურული ფეხსაცმელი და ტანსაცმელი ფართო სახელოების გარეშე.
• მოიფიქრეთ საბოლოო პროექტის იდეა: თარო, მაგიდის ფეხი, სკამის დეტალი.

ხშირად დასმული კითხვები

რა სჭირდება CNC ოპერატორად მუშაობას?

საჭიროა ნახაზის კითხვა, CAM პროგრამაში ტრაექტორიის აწყობა, ფრეზებისა და რეჟიმების ცოდნა, ფურცლის დამაგრება, ნულის დაყენება და უსაფრთხოების წესების დაცვა. ყველაზე დიდი ღირებულება რეალურ ჩარხთან გამოცდილებას აქვს.

რამდენ ხანში ისწავლება CNC?

საბაზისო დონე, ანუ ბრტყელი დეტალის უსაფრთხოდ ჭრა საკუთარი ფაილიდან, რამდენიმე კვირაში ისწავლება. TDS-ის კურსი 8 კვირაა (48 საათი) და მოიცავს 2D ჭრას, V-ჭრას, 3D რელიეფს და საკუთარ პროექტს.

საჭიროა თუ არა ლაზერის კურსის გავლა CNC-მდე?

არა. ლაზერის კურსი სავალდებულო არ არის, მაგრამ ვექტორული გრაფიკის პროგრამის ცოდნა დაგეხმარებათ, რადგან CNC-ის ფაილებიც ვექტორებით იწყება.

რომელ პროგრამებს ვისწავლი CNC კურსზე?

VCarve Pro-ს 2D, V-ჭრისა და 3D რელიეფის ტრაექტორიებისთვის, Fusion 360 CAM-ს პარამეტრული მოდელებისთვის და G-კოდის კითხვას. პრაქტიკა ლაბის 1300×2500 მმ ველის CNC ფრეზერზე მიმდინარეობს.

რა ფორმატით მიმდინარეობს კურსი?

კურსი ქართულ ენაზე მიმდინარეობს, ადგილზე ან ჰიბრიდულად, როცა თეორიის ნაწილი ონლაინაა, პრაქტიკა კი ლაბში.

რა ასაკიდან შეიძლება CNC კურსზე სწავლა?

CNC კურსი ზრდასრულებისთვისაა, 18 წლიდან. მიზეზი უსაფრთხოებაა: ძლიერ ჩარხთან მუშაობა მაქსიმალურ ყურადღებას და პასუხისმგებლობას მოითხოვს.

შემდეგი ნაბიჯი

თუ გინდათ, რომ ნახაზიდან რეალური ავეჯის დეტალი და აბრა საკუთარი ხელით დაამზადოთ, დაგვიკავშირდით უფასო კონსულტაციისთვის: ერთად განვიხილავთ, რომელი გზა მოერგება თქვენს მიზანს.
