CNC ჩარხი (Computer Numerical Control, კომპიუტერული რიცხვითი მართვა) არის დანადგარი, რომელიც საჭრელ ხელსაწყოს კომპიუტერული პროგრამით მართავს. პროგრამა, ყველაზე ხშირად G-კოდი, ეუბნება ჩარხს, სად იმოძრაოს, რა სიჩქარით და რა სიღრმეზე. შედეგად ხის, პლასტმასის ან ლითონის ფურცლიდან, ხშირად მილიმეტრის მეათედის სიზუსტით, იჭრება ავეჯის დეტალი, აბრა ან მექანიზმის ნაწილი.
ხელით მომუშავე ხელოსანი ყოველ დეტალს თავიდან ზომავს და ჭრის. CNC დანადგარი ერთხელ დაწერილ პროგრამას ასჯერ ზუსტად იმეორებს. სწორედ ამიტომ არის ის თანამედროვე ავეჯის, რეკლამისა და მანქანათმშენებლობის საფუძველი. ქვემოთ გაიგებთ, როგორ არის ის აგებული, როგორ იკითხება G-კოდი და რომელი ფრეზი რისთვის გამოიყენება.
რა არის CNC და საიდან მოდის?
რიცხვითი მართვის (NC) პირველი ჩარხები 1940–50-იან წლებში გაჩნდა: არსებულ ჩარხებს ძრავები დაუმატეს, რომლებიც პერფოლენტზე ან მაგნიტურ ლენტზე ჩაწერილ წერტილებს მიჰყვებოდა. პირველი რიცხვითი მართვის პროგრამირების ენა 1950-იან წლებში MIT-ის სერვომექანიზმების ლაბორატორიაში შეიქმნა. G-კოდის პირველი ამერიკული სტანდარტი, RS-274, 1963 წელს გამოქვეყნდა, საერთაშორისო სტანდარტი ISO 6983 კი 1982 წელს. როცა ლენტები კომპიუტერმა ჩაანაცვლა, NC იქცა CNC-ად.
დღეს G-კოდით მუშაობს არა მხოლოდ ფრეზერი, არამედ 3D პრინტერი და ლაზერული საჭრელიც. თუ გაინტერესებთ, როგორ ერწყმის მექანიკა, ელექტრონიკა და პროგრამირება ერთ მანქანაში, წაიკითხეთ რა არის მექატრონიკა.
CNC ჩარხის ტიპები: router, mill, lathe თუ plasma?
| ტიპი | როგორ ჭრის | ტიპური მასალა | რისთვის |
|---|---|---|---|
| CNC ფრეზერი (router) | მბრუნავი ფრეზი, დიდი ბრტყელი მაგიდა | ხე, ფანერა, MDF, პლასტმასი, კომპოზიტი | ავეჯი, აბრები, რელიეფი |
| ფრეზერული ჩარხი (mill) | მბრუნავი ფრეზი, ძალიან ხისტი კორპუსი | ფოლადი, ალუმინი, ტიტანი | მექანიზმის ზუსტი დეტალები |
| სახარატო ჩარხი (lathe) | ბრუნავს დეტალი, ხელსაწყო უძრავია | ლითონი, პლასტმასი, ხე | ღერძები, მილისები, ხრახნები |

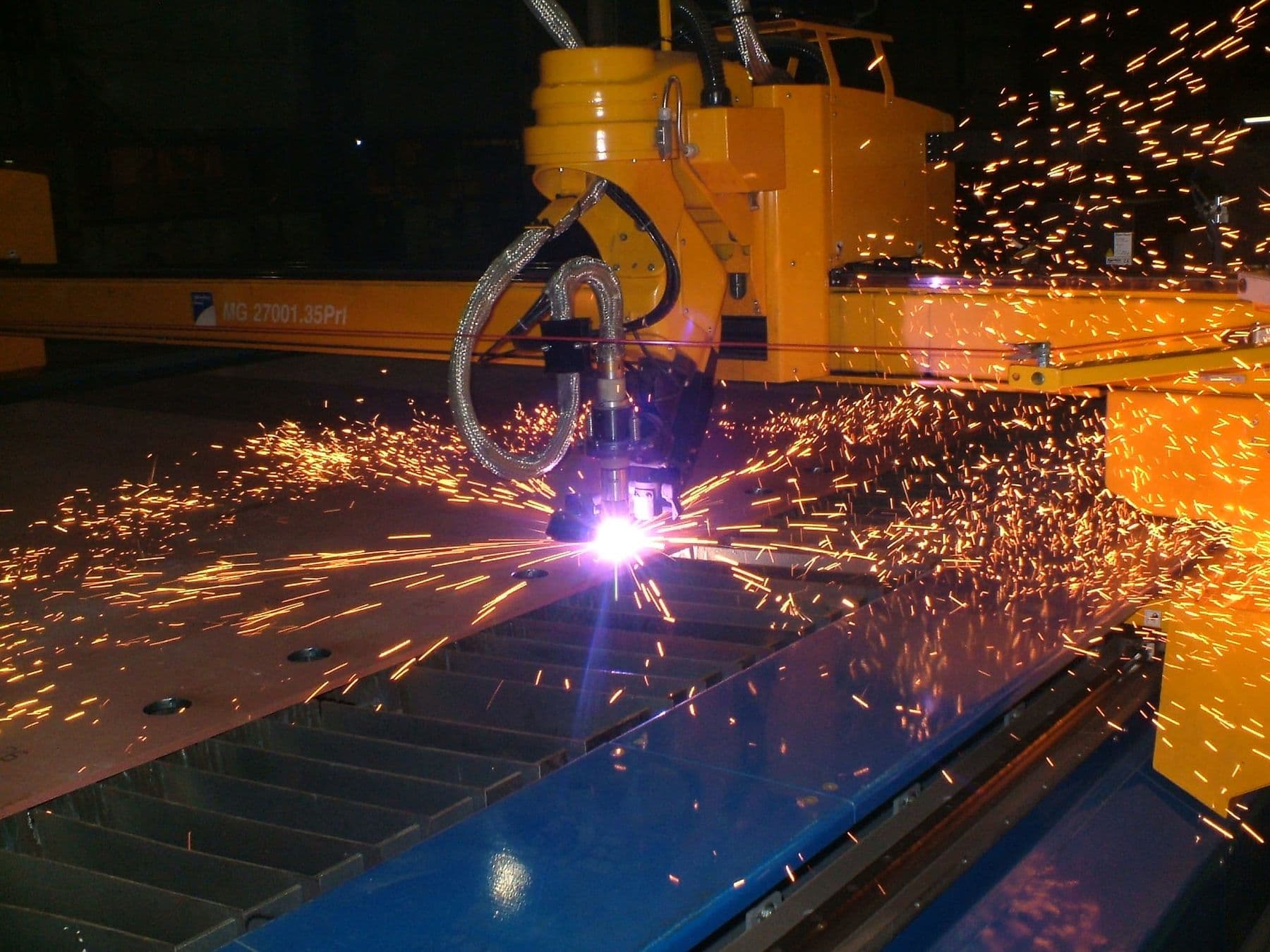

| პლაზმური საჭრელი (plasma) | ელექტრული რკალი და აირის ნაკადი | ელექტროგამტარი ლითონები | ლითონის ფურცლის ჭრა |
| ლაზერული საჭრელი | ფოკუსირებული სხივი | ფანერა, აკრილი, ქაღალდი, ტყავი | ზუსტი ბრტყელი დეტალები, გრავირება |
როცა ადამიანი საქართველოში „cnc ჩარხზე“ ან „cnc router-ზე“ ეძებს ინფორმაციას, უმეტესად ხის ფრეზერს გულისხმობს. ის ჩვეულებრივ დიდი სამუშაო ველით გამოირჩევა: ჩვენს ლაბში, მაგალითად, 1300×2500 მმ ველის ფრეზერი დგას, რომელზეც ფანერის სრული ფურცელი ეტევა. ლითონისთვის ფრეზერული ჩარხი (mill) გამოიყენება: ის მძიმე და ხისტია, რომ ფოლადის ჭრისას არ ირხეოდეს.
ტექნოლოგიების დაწვრილებითი შედარება ნახეთ სტატიაში CNC, ლაზერი თუ 3D პრინტერი.
როგორ მუშაობს CNC ჩარხი: ღერძები და ძირითადი ნაწილები
CNC ფრეზერს სამი ძირითადი ღერძი აქვს:
- X: მოძრაობა მარცხნიდან მარჯვნივ.
- Y: მოძრაობა წინ და უკან.
- Z: ხელსაწყოს ასვლა და ჩასვლა, ანუ ჭრის სიღრმე.

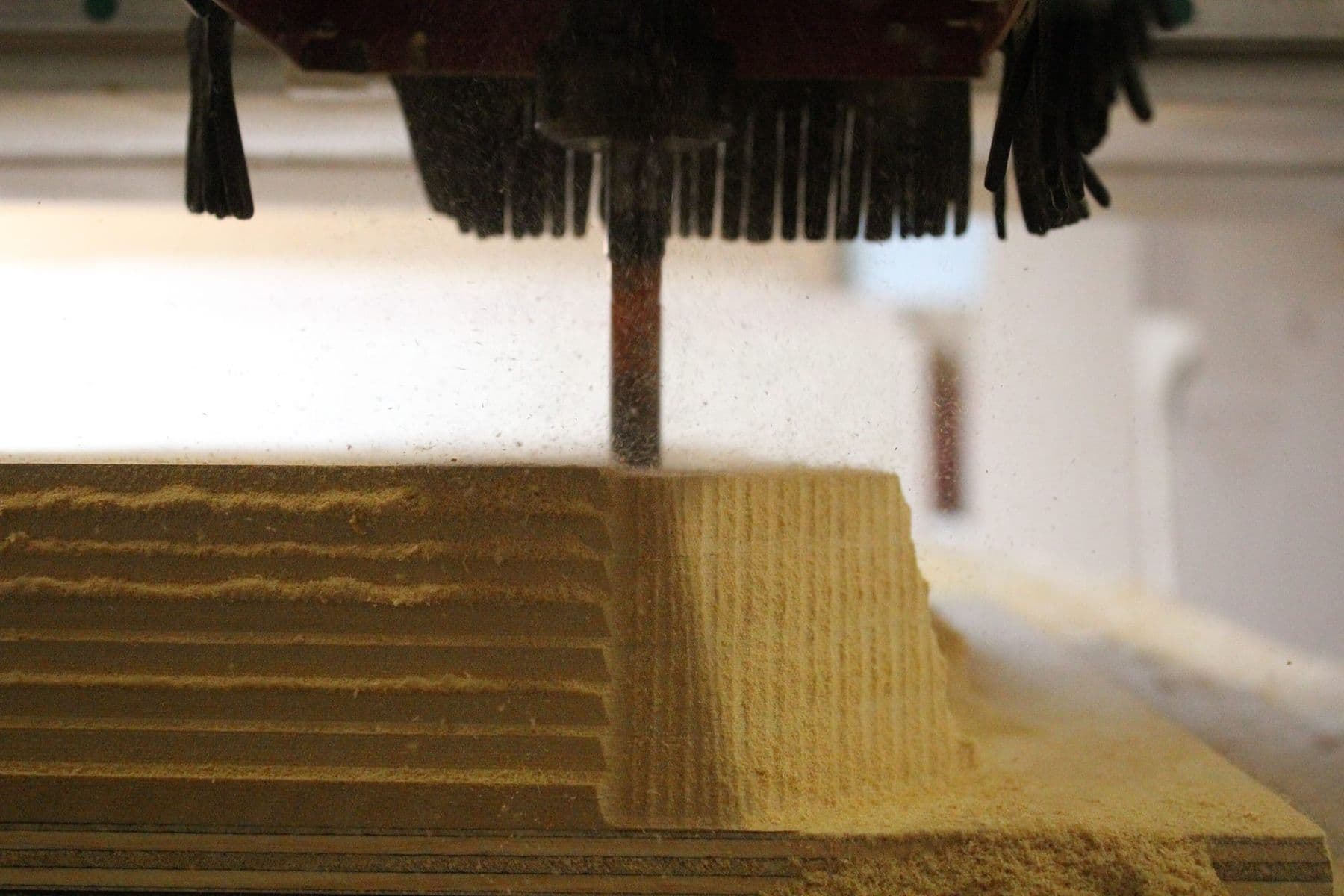

სამღერძიანი ჩარხი ფურცლის ზედა მხრიდან ნებისმიერ ფორმას ჭრის, მათ შორის 3D რელიეფს. მეოთხე, მბრუნავი ღერძი დეტალს აბრუნებს, მაგალითად სვეტის ან ფეხის მოსაჩუქურთმებლად. ხუთღერძიან ჩარხს ხელსაწყოს დახრა შეუძლია და რთულ ფორმებს ერთი დამაგრებით ამუშავებს. ფრეზერული ჩარხები სამიდან ექვს ღერძამდე გვხვდება, სახარატოს კი ძირითადად ორი აქვს: X და Z.
მთავარი ნაწილები: შპინდელი (spindle, ძრავა, რომელიც ფრეზს წუთში ათასობით ბრუნით აბრუნებს), ძრავები და მიმმართველები (ზუსტად აადგილებენ შპინდელს), კონტროლერი (G-კოდს ძრავების მოძრაობად აქცევს), სამუშაო მაგიდა ფურცლის დასამაგრებლად (ხშირად ვაკუუმური ან დამჭერებით) და მტვერშემწოვი.
CAD → CAM → G-კოდი: გზა ნახაზიდან მზა დეტალამდე
- CAD (დიზაინი). დეტალს ხაზავთ 2D ან 3D პროგრამაში: Fusion 360, VCarve, CorelDRAW ან სხვა.
- CAM (ტრაექტორიები). პროგრამას ეუბნებით, რომელი ფრეზით, რა სიღრმეზე და რა სიჩქარით ჭრას. აქ ირჩევთ ოპერაციას: კონტური (profile), ჯიბე (pocket), V-ჭრა (V-carve), 3D რელიეფი.
- პოსტპროცესორი. CAM ტრაექტორიებს თქვენი კონკრეტული ჩარხის „დიალექტზე“ გადათარგმნის, რადგან G-კოდის ვერსიები მწარმოებლების მიხედვით განსხვავდება.
- ჩარხის მომზადება. ფურცელს ამაგრებთ, ფრეზს აყენებთ და ნულოვან წერტილს (X0 Y0 Z0) ნიშნავთ.
- ჭრა და დამუშავება. ჩარხი პროგრამას ასრულებს, თქვენ კი აკვირდებით. შემდეგ ხეხავთ და ამუშავებთ.
ფაილის მომზადებისას დაშვებული შეცდომები ყველაზე ძვირი ჯდება: ღია კონტური, ფრეზის არასწორი დიამეტრი, დაუმაგრებელი ფურცელი. ამაზე ცალკე დავწერეთ: CNC-სთვის ფაილის მომზადება: 7 გავრცელებული შეცდომა.
G-კოდი: მარტივი მაგალითი ახსნით
G-კოდი ტექსტური ფაილია, სადაც ყოველი სტრიქონი ერთი ბრძანებაა. G-ბრძანებები მოძრაობას და რეჟიმებს მართავს, M-ბრძანებები დამხმარე ფუნქციებს (შპინდელი, გაგრილება, პროგრამის დასრულება). ქვემოთ მოცემული პროგრამა 3 მმ სიღრმის ღარს ჭრის 50×30 მმ ზომის მართკუთხედის კონტურზე: ფრეზის ცენტრი წერტილებს (10, 10) და (60, 40) შორის მართკუთხედს შემოუვლის. ნულოვანი წერტილი ასეთია: X0 Y0 ფურცლის კუთხეშია, Z0 კი მის ზედა ზედაპირზე. წერტილ-მძიმის შემდეგ კომენტარია, რომელსაც ჩარხი არ ასრულებს.
G21 ; ერთეულები: მილიმეტრი
G90 ; აბსოლუტური კოორდინატები (ნულოვანი წერტილიდან)
G17 ; სამუშაო სიბრტყე: XY
M3 S18000 ; შპინდელი ჩართე, 18 000 ბრუნი წუთში
G0 Z5 ; სწრაფად ასწიე ფრეზი ზედაპირიდან 5 მმ-ზე
G0 X10 Y10 ; სწრაფი გადაადგილება საწყის წერტილზე
G1 Z-3 F300 ; ჩაეშვი 3 მმ სიღრმეზე, მიწოდება 300 მმ/წთ
G1 X60 F1500 ; ჭრა X ღერძით 60 მმ-მდე, 1500 მმ/წთ
G1 Y40 ; ჭრა Y ღერძით 40 მმ-მდე
G1 X10 ; უკან X10-მდე
G1 Y10 ; დაბრუნდი საწყის წერტილზე
G0 Z5 ; ასწიე ფრეზი
M5 ; შპინდელი გამორთე
M30 ; პროგრამის დასასრულიყველაზე ხშირი ბრძანებები:
| ბრძანება | რას ნიშნავს |
|---|---|
| G0 | სწრაფი გადაადგილება ჭრის გარეშე |
| G1 | სწორხაზოვანი ჭრა მითითებული მიწოდებით (F) |
| G2 / G3 | რკალი საათის ისრის მიმართულებით / საწინააღმდეგოდ |
| G20 / G21 | ინჩი / მილიმეტრი |
| G90 / G91 | აბსოლუტური / ფარდობითი კოორდინატები |
| M3 / M5 | შპინდელის ჩართვა / გაჩერება |
| F, S | მიწოდების სიჩქარე / შპინდელის ბრუნები |
აქ კომენტარები ქართულადაა ახსნისთვის; ნამდვილ ფაილში ისინი ლათინურად დაწერეთ, რადგან ზოგი კონტროლერი და პროგრამა არალათინურ სიმბოლოებს ვერ კითხულობს.
G-კოდს ხელით იშვიათად წერენ: მას CAM პროგრამა ქმნის. მაგრამ მისი კითხვა ოპერატორისთვის აუცილებელია: ჭრის დაწყებამდე ხედავთ, ხომ არ არის ერთეულები არეული (G20 მილიმეტრის ნაცვლად) ან Z-ის მნიშვნელობა ფურცელზე ღრმა.
ფრეზები: რომელი ავირჩიოთ?

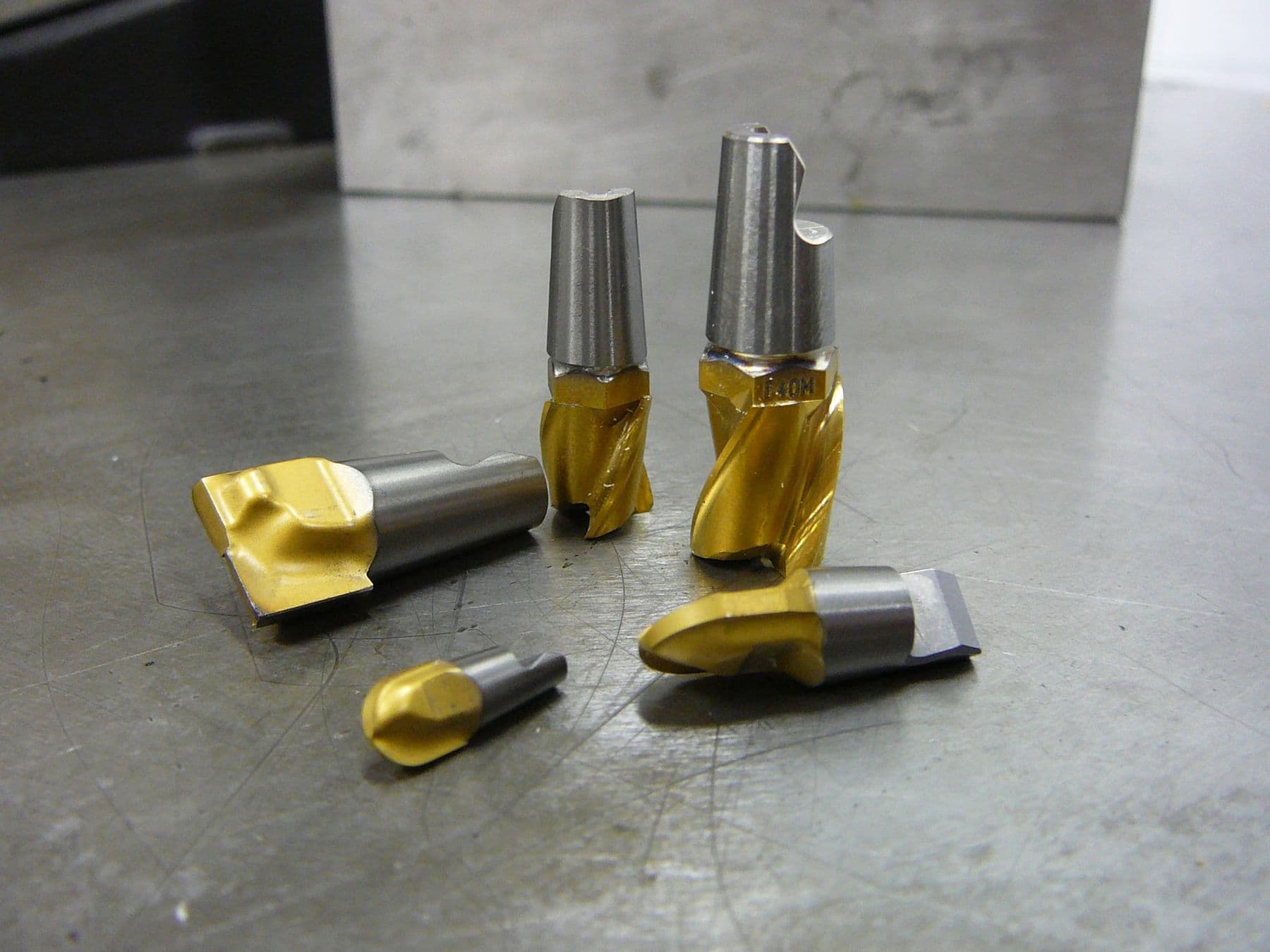

ფრეზი (end mill, router bit) CNC ჩარხის „დანაა“. სწორი ფრეზი ნახევარი წარმატებაა:
| ფრეზი | ფორმა | რისთვის |
|---|---|---|
| ბრტყელი (flat end mill) | ბრტყელი ბოლო | კონტურები, ჯიბეები, ბრტყელი ფსკერი |
| სფერული (ball nose) | მომრგვალებული ბოლო | 3D რელიეფი, გლუვი ზედაპირები |
| V-ფრეზი (V-bit) | კონუსი, ხშირად 60° ან 90° | ტექსტი, V-ჭრა, ფასკა |
| ზემოთ ამყვანი (up-cut) | სპირალი ზემოთ | სუფთა ქვედა მხარე, ნაფოტს კარგად ყრის |
| ქვემოთ დამწოლი (down-cut) | სპირალი ქვემოთ | სუფთა ზედა მხარე, თხელ ფურცელს აჭერს |
| კომპრესიული (compression) | ორივე მიმართულება | ლამინირებული ფანერა, ორივე მხარე სუფთა |
| ერთპირიანი O-flute | ერთი გაპრიალებული პირი | აკრილი და სხვა პლასტმასი |
ზემოთ ამყვანი ფრეზი ნაფოტს ღრმა ღარიდან კარგად ყრის, მაგრამ ფანერის ზედა შრეს შეიძლება ბოჭკოები აუშალოს. ქვემოთ დამწოლი ზედა კიდეს იცავს, თუმცა ნაფოტი ღარში რჩება და ღრმა ჭრისას ფრეზი ხურდება. კომპრესიული ფრეზი ორივე მხარეს სუფთად ჭრის, მაგრამ მხოლოდ მაშინ, როცა ჭრის სიღრმე მის ორივე ნაწილს მოიცავს.
მიწოდება და ბრუნები. მთავარი ცნებაა ნაფოტის ზომა ერთ პირზე (chip load). ფორმულა მარტივია: მიწოდება (მმ/წთ) = ბრუნები × პირების რაოდენობა × chip load. მაგალითად, 18 000 ბრუნზე ორპირიანი ფრეზით და 0.1 მმ chip load-ით მიწოდება 3600 მმ/წთ გამოდის. საწყისი მნიშვნელობები ფრეზის მწარმოებლის ცხრილიდან აიღეთ. ფრეზების მწარმოებლების ცნობილი წესია: „ნაფოტი და არა მტვერი“. ნაფოტი სითბოს თან წაიღებს, მტვერი კი ნიშნავს, რომ ფრეზი ხახუნით ხურდება, ბლაგვდება და ხეს წვავს.
უსაფრთხოება CNC დანადგართან
CNC ფრეზერი 2 კილოვატიანი და უფრო ძლიერი შპინდელით ხეს წამებში ჭრის, ამიტომ წესები უპირობოა:
- დამცავი სათვალე და ყურსაცმები ჩარხის მუშაობისას ყოველთვის.
- მომუშავე ჩარხს უყურადღებოდ არასოდეს ტოვებთ და ხელს სამუშაო ზონაში არ ყოფთ.
- ფრეზის შეცვლამდე ან გაწმენდამდე შპინდელი სრულად უნდა იყოს გაჩერებული და ჩარხი გამორთული.
- გრძელი თმა შეკრული, ფართო სახელოები და სამაჯური არ უნდა გეკეთოთ.
- ფურცელი მყარად უნდა იყოს დამაგრებული: მოწყვეტილი ნაჭერი ჭურვივით გაფრინდება.
- გაჩერების ავარიული ღილაკის ადგილი პირველივე დღეს დაიმახსოვრეთ.

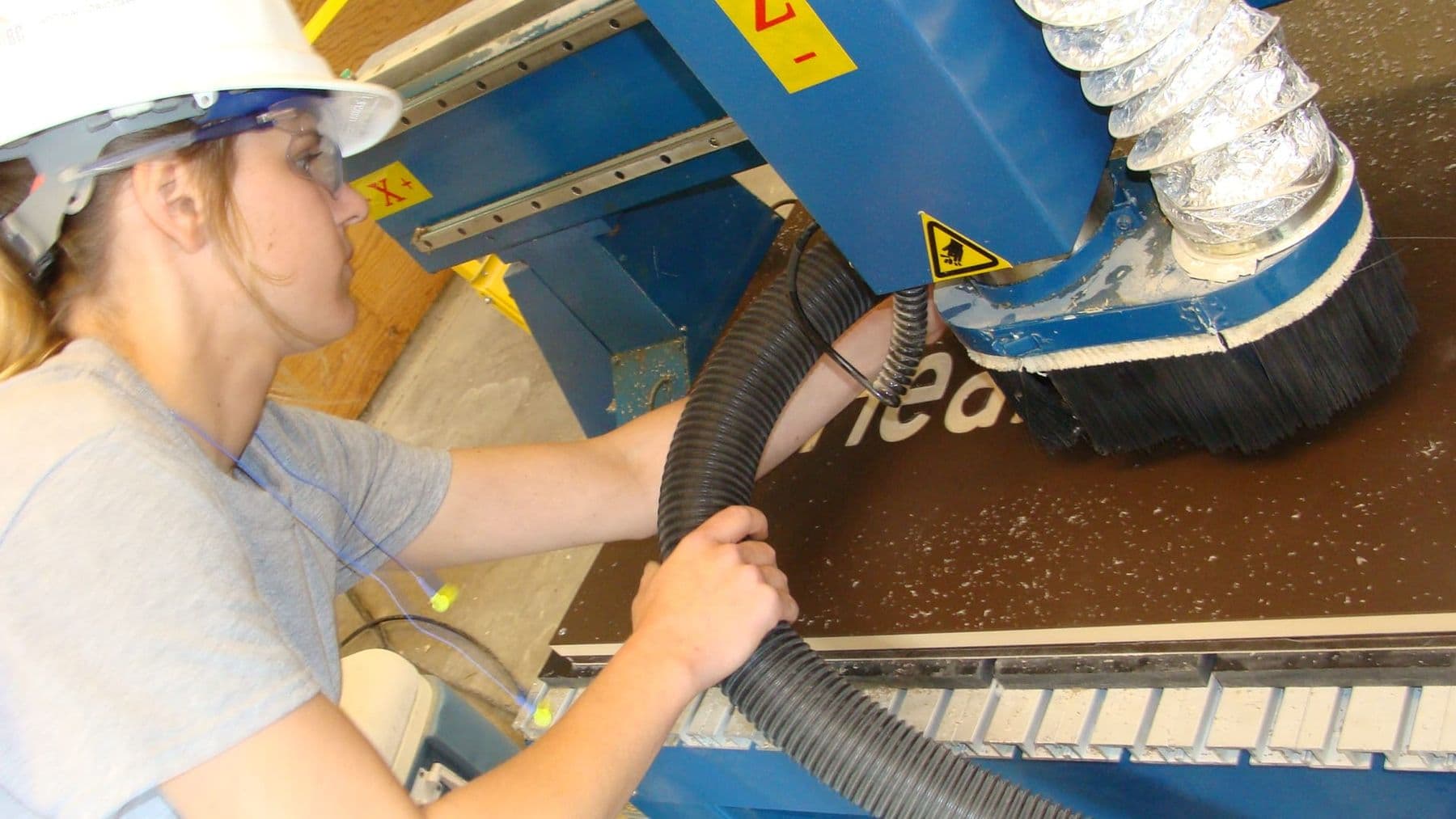

მტვერი. დიდი ბრიტანეთის შრომის უსაფრთხოების სამსახურის (HSE) თანახმად, ხის მტვერი ასთმას და კანის დაავადებებს იწვევს, მაგარი ჯიშის ხის მტვერი კი ცხვირის იშვიათ კიბოსაც. ამიტომ ჭრისას ადგილობრივი მტვერშემწოვი უნდა მუშაობდეს, დასუფთავებისას კი ცოცხის ნაცვლად მტვერსასრუტი გამოიყენეთ. მტვრიან სამუშაოზე საჭიროა რესპირატორი, მაგალითად FFP3.
ყოველი ახალი პროგრამა ჯერ ჰაერში გაუშვით: ნულოვანი წერტილი 10–20 მმ-ით მაღლა დააყენეთ და ნახეთ, სად მოძრაობს ფრეზი. ასე, ფურცლის დაზიანებამდე დაინახავთ არეულ ერთეულებს, დამჭერზე დაჯახებას და ზედმეტ სიღრმეს.
სად ვისწავლოთ CNC ჩარხზე მუშაობა?
CNC დანადგარის ოპერატორს სამი უნარი სჭირდება: დიზაინი (CAD), ტრაექტორიების აწყობა (CAM) და თავად ჩარხთან უსაფრთხო მუშაობა. თეორია ინტერნეტით ისწავლება, მაგრამ ფრეზის ხმის „მოსმენა“, დამაგრება და ნულის დაყენება მხოლოდ ჩარხთან. რა გზა გაივლით და რას დაამზადებთ კურსზე, დაწვრილებით წერია სტატიაში CNC კურსი: 3D დიზაინი, CAM და ჩარხის მართვა. პირველი პროექტების იდეებისთვის ნახეთ 12 CNC პროექტი დამწყებთათვის.
ხშირად დასმული კითხვები
რას ნიშნავს CNC?
CNC არის Computer Numerical Control, ანუ კომპიუტერული რიცხვითი მართვა. ეს ნიშნავს, რომ ჩარხის მოძრაობას ადამიანის ხელი კი არა, კომპიუტერი და პროგრამა მართავს.
რით განსხვავდება CNC router და CNC mill?
CNC router (ფრეზერი) უფრო მსუბუქია, დიდი მაგიდით და სწრაფი შპინდელით: ის ხეს, ფანერას და პლასტმასს ჭრის. CNC mill (ფრეზერული ჩარხი) მძიმე და ხისტია და ლითონის ზუსტ დამუშავებას ემსახურება.
რა არის G-კოდი?
G-კოდი CNC ჩარხებისა და 3D პრინტერების ყველაზე გავრცელებული პროგრამირების ენაა. ყოველი სტრიქონი ერთი ბრძანებაა: მაგალითად, G1 X60 F1500 ნიშნავს „ჭრა სწორი ხაზით X60-მდე, 1500 მმ/წთ სიჩქარით“. მას ჩვეულებრივ CAM პროგრამა ქმნის.
რა მასალას ჭრის CNC ფრეზერი?
ხის ფრეზერი ჭრის ხეს, ფანერას, MDF-ს, აკრილს, პლასტმასს, ქაფს და კომპოზიტებს, ხოლო სწორი ფრეზით და რეჟიმით რბილ ლითონებსაც, მაგალითად ალუმინს. ფოლადისთვის ფრეზერული ჩარხი (mill) სჭირდება.
რთულია CNC ჩარხზე მუშაობის სწავლა?
საბაზისო დონე, ანუ ბრტყელი დეტალის ჭრა მზა ფაილიდან, რამდენიმე კვირაში ისწავლება. ვექტორული გრაფიკის ან 3D მოდელირების გამოცდილება პროცესს ბევრად აჩქარებს. ყველაზე დიდ დროს მასალების, ფრეზებისა და რეჟიმების გამოცდილება მოითხოვს.
შემდეგი ნაბიჯი
თუ გინდათ, რომ საკუთარი ნახაზიდან რეალური ნივთი დაამზადოთ, ციფრული წარმოება ბრტყელი დეტალებით დაიწყეთ: ლაზერული ჭრისა და გრავირების კურსზე CorelDRAW-ის ფაილიდან მზა ნაკეთობამდე გაივლით, მაგალითად ყუთამდე, სუვენირამდე ან აბრამდე. კითხვები თუ გაქვთ, უფასო კონსულტაციისთვის მოგვწერეთ.
