როგორ ავაწყოთ დრონი: კომპონენტები, ეტაპები და პირველი ფრენა

დრონის ასაწყობად გჭირდებათ ჩარჩო, ოთხი უჯაგრისო ძრავა, ძრავების მართვის დაფა (ESC), ფრენის კონტროლერი, პროპელერები, LiPo ბატარეა და პულტი მიმღებით, FPV ფრენისთვის კი კამერა, ვიდეოგადამცემი და სათვალე. აწყობის თანმიმდევრობა: ჩარჩო, ძრავები, ESC და კონტროლერი, მიმღები, კამერა. შემდეგ Betaflight-ში კონფიგურაცია და, ბოლოს, პირველი ფრენა სიმულატორში ვარჯიშის შემდეგ.

ეს სახელმძღვანელო FPV კვადროკოპტერზეა, რადგან დრონის აწყობის სწავლა ყველაზე ხშირად სწორედ მისით იწყება. ნაწილები სტანდარტულია, ინფორმაცია ბევრია და ყოველი შეცდომა რაღაცას გასწავლით. ქვემოთ ნახავთ ნაწილების ცხრილს, ხელსაწყოების სიას, აწყობის ეტაპებს, Betaflight-ის გამართვას და ჩეკლისტს პირველი ფრენისთვის.

რა არის FPV დრონი და რომელი ავაწყოთ პირველად?

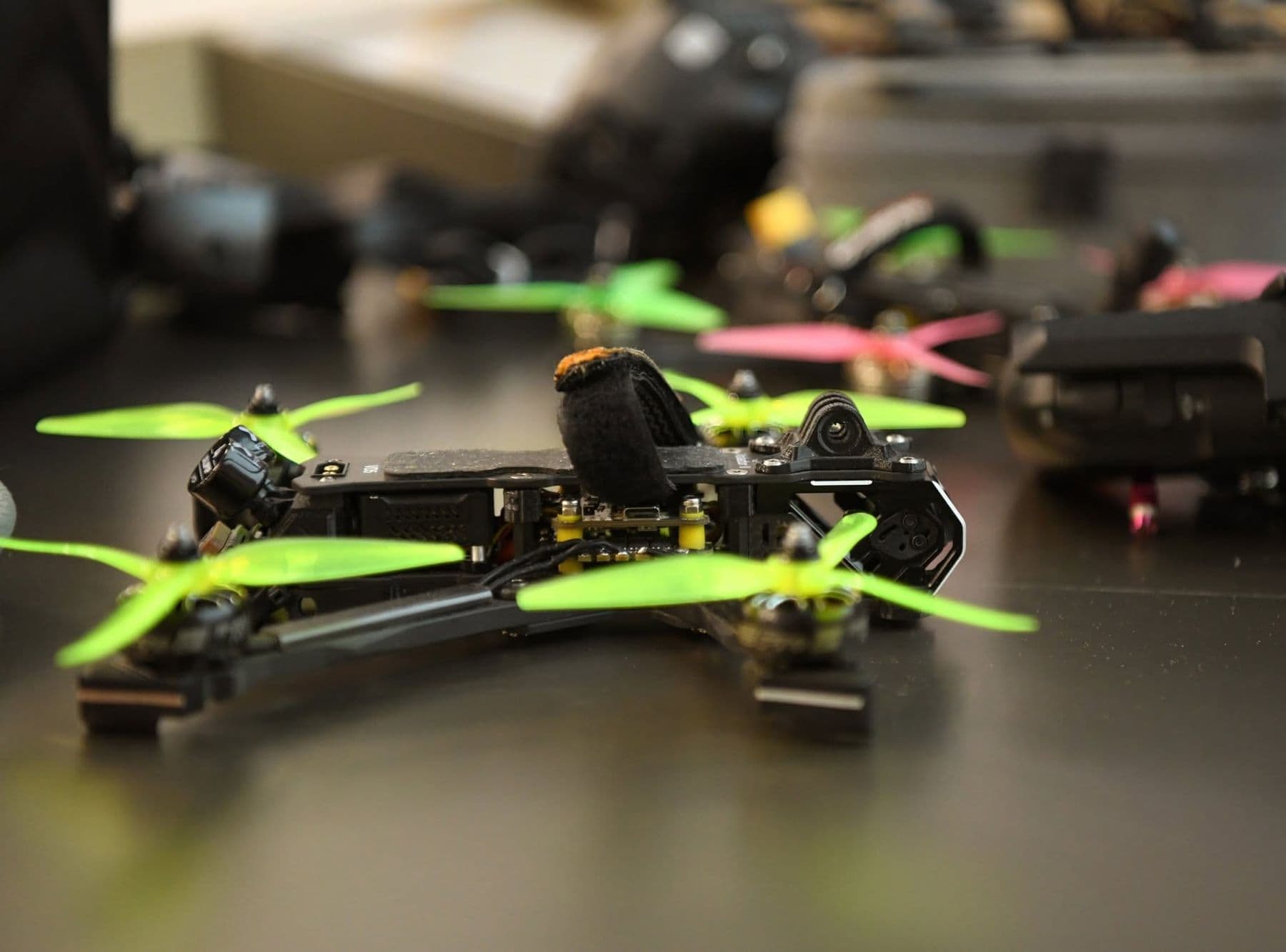

FPV (First Person View) დრონს პილოტი სათვალით მართავს და ხედავს იმას, რასაც დრონის კამერა. ზომას პროპელერის დიამეტრი განსაზღვრავს, დიუმებში: 2–3-დიუმიანი პატარა დრონები ოთახსა და ეზოში დაფრინავს, 5-დიუმიანი კი FPV-ს „კლასიკაა“ ფრისტაილისა და რბოლისთვის.

პირველი აწყობისთვის ორ რამეს მიაქციეთ ყურადღება. ჯერ ერთი, წონას: საქართველოში 250 გრამი და მეტი მაქსიმალური სააფრენო მასის დრონი სამოქალაქო ავიაციის სააგენტოში რეგისტრაციას საჭიროებს, 5-დიუმიანი დრონი ბატარეით კი, როგორც წესი, ამ ზღვარს აჭარბებს. მეორეც, უსაფრთხოებას: რაც უფრო დიდია პროპელერი, მით მეტია ტრავმის რისკი. ამიტომ ბევრი დამწყები 3-დიუმიანი ან უფრო პატარა დრონით იწყებს.

დრონის ნაწილები: რას აკეთებს თითოეული

ძრავები: რას ნიშნავს 2207 და KV

უჯაგრისო (brushless) ძრავის სახელში ციფრები სტატორის ზომაა: 2207 ნიშნავს 22 მმ დიამეტრს და 7 მმ სიმაღლეს. KV კი გვეუბნება, რამდენ ბრუნს აკეთებს ძრავა წუთში ყოველ ვოლტზე, დატვირთვის გარეშე. 1980 KV ძრავა 6S ბატარეაზე (დამუხტულს დაახლოებით 25 ვოლტი აქვს) ძალიან სწრაფად ბრუნავს. ამიტომ KV ბატარეას უნდა მოერგოს: რაც უფრო მაღალია ძაბვა, მით უფრო დაბალი KV გჭირდებათ იმავე პროპელერისთვის. 5-დიუმიან 6S დრონზე ხშირად 1800–2000 KV ძრავებს ხედავთ.

ESC და ფრენის კონტროლერი

ESC (Electronic Speed Controller) ბატარეის მუდმივ დენს ძრავისთვის საჭირო სამფაზიან სიგნალად აქცევს. დამწყებისთვის მოსახერხებელია „სტეკი“: ერთმანეთზე დამაგრებული 4-in-1 ESC და ფრენის კონტროლერი, რაც მავთულების რაოდენობას ამცირებს. ფრენის კონტროლერზე მუშაობს Betaflight, უფასო, ღია კოდის პროგრამა (GPL-3.0), რომელიც გიროსკოპის მონაცემებს წამში ათასობით ჯერ კითხულობს.

პროპელერები

ჩანაწერი 5x4.3x3 ნიშნავს 5 დიუმის დიამეტრს, 4,3 დიუმის ბიჯს (რამდენს „გადაიწევს“ ერთ ბრუნზე) და სამ ფრთას. ორი პროპელერი საათის ისრის მიმართულებით ბრუნავს, ორი კი საწინააღმდეგოდ, და თითოეული თავის ძრავაზე უნდა დაჯდეს. არეული პროპელერი ყველაზე ხშირი მიზეზია, როცა დრონი აფრენისთანავე „გადაყირავდება“.

რა ხელსაწყოები დაგჭირდებათ

აწყობის უმეტესი ნაწილი დარჩილვაა (soldering), ამიტომ ჯერ ეს უნარი ისწავლეთ: დაგეხმარებათ სტატია დარჩილვა დამწყებთათვის. ხელსაწყოების მინიმალური ნაკრები:

• სარჩილავი ტემპერატურის რეგულირებით და ფლუსიანი სარჩილი მავთული (კალა);
• ექვსკუთხა სახრახნისები: 1,5 მმ, 2 მმ და 2,5 მმ;
• მულტიმეტრი მოკლე ჩართვის შესამოწმებლად;
• smoke stopper: მცირე მოწყობილობა, რომელიც პირველი ჩართვისას დენს ზღუდავს და შეცდომის შემთხვევაში ელექტრონიკას გადაარჩენს;
• თერმოსაიზოლაციო მილი, სამაგრები (zip ties), ორმხრივი წებოვანი ლენტი;
• პროპელერის ქანჩის გასაღები.

თუ ნაწილების დანიშნულება ზოგადად გაინტერესებთ (ძრავები, სენსორები, კონტროლერები), გადახედეთ რობოტის კომპონენტების გზამკვლევს: პრინციპები იგივეა.

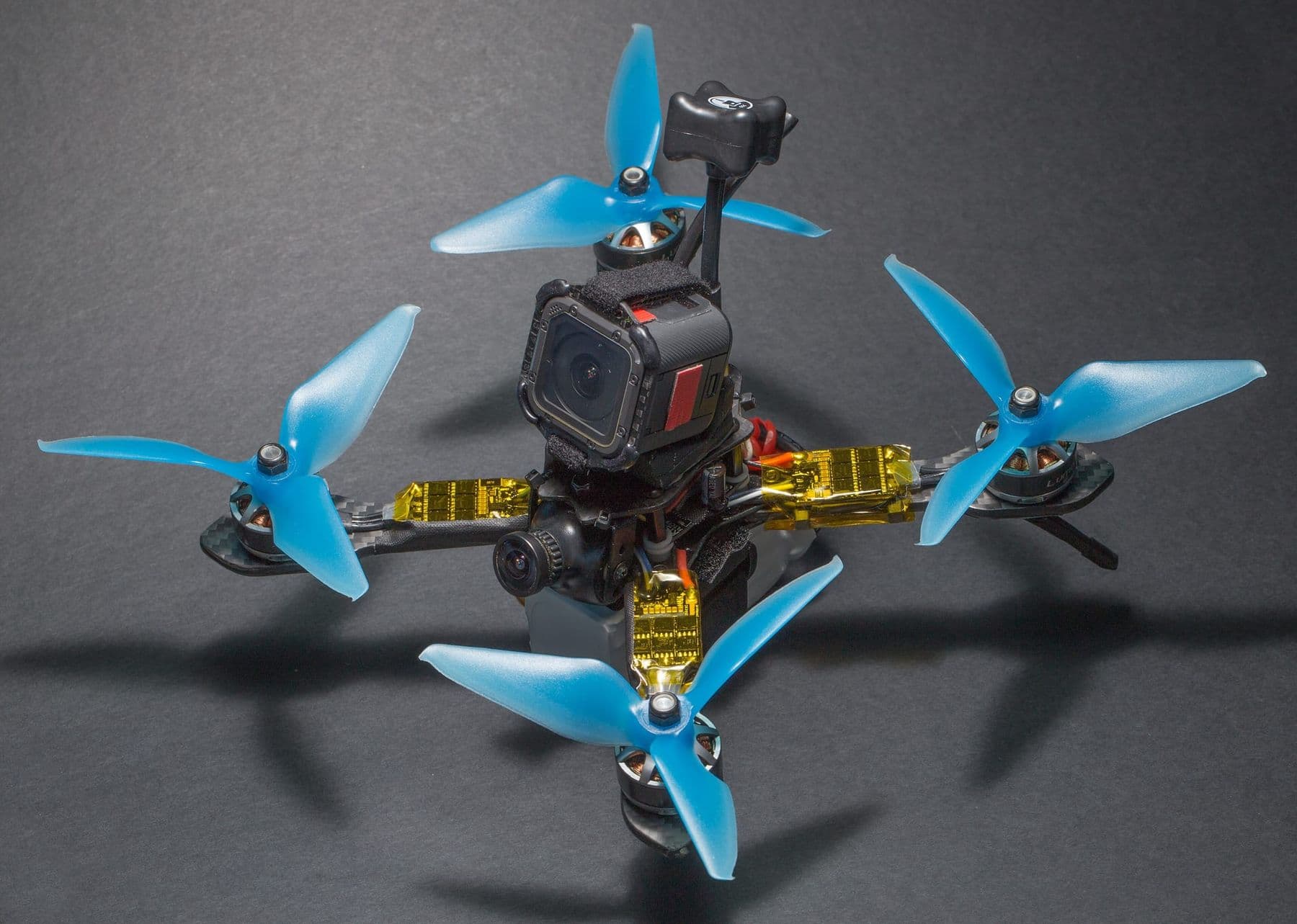

დრონის აწყობა ნაბიჯ-ნაბიჯ

1. ჩარჩოს აწყობა. მოუჭირეთ ყველა ხრახნი, მაგრამ ზედა ფირფიტა ჯერ ნუ დაამაგრებთ.
2. ძრავების დამაგრება. ოთხივე ხრახნით. შეამოწმეთ, რომ ხრახნი ძრავის გრაგნილს არ ეხება.
3. „მშრალი“ განლაგება. ყველა ნაწილი დაალაგეთ ჩარჩოზე დარჩილვამდე და გაიაზრეთ მავთულების გზა.
4. ESC-ის დამონტაჟება. დაარჩილეთ ძრავების მავთულები, ბატარეის XT60 შტეკერი და კონდენსატორი.
5. შემოწმება. მულტიმეტრით შეამოწმეთ, ხომ არ არის მოკლე ჩართვა კვების კონტაქტებს შორის. პირველი ჩართვა მხოლოდ smoke stopper-ით.
6. მიმღები. დაარჩილეთ ფრენის კონტროლერის თავისუფალ UART პორტზე.
7. კამერა და ვიდეოგადამცემი. დაამაგრეთ და შეაერთეთ ანტენა: ვიდეოგადამცემი ანტენის გარეშე არ ჩართოთ.
8. დასრულება. ზედა ფირფიტა, ბატარეის სამაგრი, სიმძიმის ცენტრის შემოწმება. პროპელერები მხოლოდ ბოლოს, Betaflight-ის გამართვის შემდეგ.

Betaflight-ის კონფიგურაცია: ძირითადი ნაბიჯები

ფრენის კონტროლერს კომპიუტერს USB-ით უერთებთ და Betaflight App-ს (Configurator) ხსნით. ცვლილებებამდე CLI ჩანართში შეინახეთ არსებული პარამეტრები ბრძანებით diff all. შემდეგ:

1. Setup: დრონის 3D მოდელი ეკრანზე უნდა მოძრაობდეს ისე, როგორც ხელში გიჭირავთ. დააკალიბრეთ აქსელერომეტრი სწორ ზედაპირზე.
2. Ports: ჩართეთ Serial RX იმ UART-ზე, სადაც მიმღებია მიერთებული.
3. Receiver: აირჩიეთ მიმღების პროტოკოლი (მაგალითად CRSF, ExpressLRS-ისთვის) და შეამოწმეთ, რომ ჯოისტიკების მოძრაობა არხებზე ჩანს.
4. Motors: პროპელერები მოხსნილია! ESC პროტოკოლი, ჩვეულებრივ DShot300 ან DShot600. თითო ძრავა ნელა დაატრიალეთ, შეამოწმეთ რიგი და ბრუნვის მიმართულება.
5. Modes: ARM გადამრთველზე (ერთადერთი სავალდებულო რეჟიმი) და ANGLE, თვითგასწორების რეჟიმი, რომელიც დამწყებს ძალიან ეხმარება.
6. Failsafe: დააყენეთ, რა გააკეთოს დრონმა, თუ პულტთან კავშირი დაიკარგა, და შეამოწმეთ მაგიდაზე, პროპელერების გარეშე.

Betaflight-ის დოკუმენტაცია პირდაპირ წერს: თუ რომელიმე შემოწმება ვერ გაიარა, ნუ აფრენთ. არასწორად გამართული დრონი შეიძლება „გაიქცეს“ და ადამიანი ან ქონება დააზიანოს.

LiPo ბატარეა: როგორ მოვეპყრათ უსაფრთხოდ

LiPo (ლითიუმ-პოლიმერული) ბატარეის ყოველი უჯრედი ნომინალურად 3,7 ვოლტია, სრულად დამუხტული კი 4,2 ვოლტი. 4S ბატარეა ოთხი უჯრედია (ნომინალურად 14,8 ვ), 6S კი ექვსი (22,2 ვ). ძირითადი რიცხვები:

დატენვის წესები:

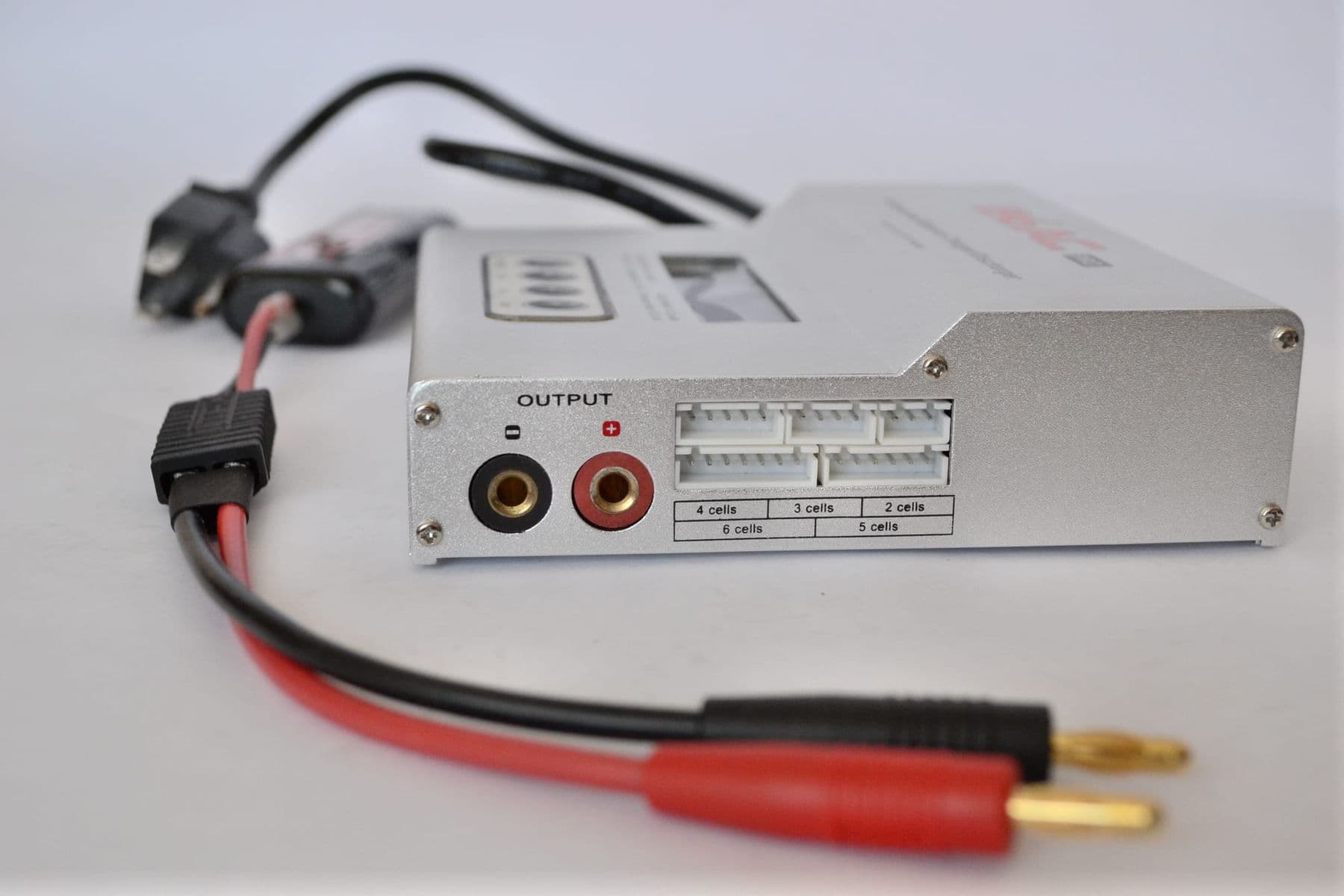

• მხოლოდ საბალანსო დამტენით (balance charger), ბალანსის შტეკერი ყოველთვის მიერთებული;
• დენით 1C ან ნაკლები: 1500 mAh ბატარეა 1,5 ამპერით;
• არასოდეს უყურადღებოდ, არაწვად ზედაპირზე ან ცეცხლგამძლე ყუთში, აალებადი ნივთებისგან მოშორებით;
• გაბერილი, დაზიანებული ან ჩაზნექილი ბატარეა აღარ გამოიყენოთ და გადასამუშავებლად ჩააბარეთ;
• თუ ბატარეა აალდა, მოშორდით და კვამლი არ ჩაისუნთქოთ; თუ უსაფრთხოა, დამტენი ქსელიდან გამორთეთ, პატარა ბატარეა ქვიშით დაფარეთ ან ცეცხლმაქრი გამოიყენეთ. თუ ცეცხლი ვრცელდება, დატოვეთ ოთახი და დარეკეთ 112-ზე.

პირველი ფრენა: ჩეკლისტი

ნამდვილ ფრენამდე რამდენიმე საათი სიმულატორში იფრინეთ, იმავე პულტით. FPV ფრენა ყველაზე სწრაფად იქ ისწავლება, ავარია კი არაფერი ღირს. პირველი ფრენის დღეს:

• ადგილი ღიაა, ხალხის, გზისა და ელექტროგადამცემი ხაზების გარეშე; აკრძალული ზონა არ არის (შეამოწმეთ airspace.gov.ge);
• ბატარეა დამუხტულია, პროპელერები სწორ ძრავებზე და მჭიდროდ ზის;
• ANGLE რეჟიმი ჩართულია, failsafe შემოწმებული;
• გვერდით დგას მეორე ადამიანი, რომელიც დრონს თვალით ადევნებს;
• პირველი ფრენა: დაბალ სიმაღლეზე ჰოვერი 30 წამი, დაჯდომა, ძრავების ტემპერატურის შემოწმება ხელით. თუ ძრავა ძალიან ცხელია, რაღაც არასწორადაა.

უსაფრთხოების ზოგადი წესები, რომლებიც ბავშვებისა და მშობლებისთვის დავწერეთ, ასევე ეხება აწყობილ დრონს: დრონები ბავშვებისთვის: უსაფრთხოების 8 წესი.

ხშირი შეცდომები დრონის აწყობისას

• დრონი აფრენისას ყირავდება. ძრავების რიგი ან ბრუნვის მიმართულება არეულია, ან პროპელერი არასწორ ძრავაზეა.
• პირველი ჩართვისას კვამლი. მოკლე ჩართვა დარჩილვაში. smoke stopper და მულტიმეტრი ამას აგაცილებთ.
• მიმღები ვერ „ხედავს“ პულტს. არასწორი UART Ports ჩანართში ან მიმღები დაკავშირებული (bind) არ არის.
• ვიბრაცია და „ხმაურიანი“ ფრენა. მოშვებული ხრახნი, დაზიანებული პროპელერი ან მოხრილი ძრავის ღერძი.
• ცივი დარჩილვა. მქრქალი, მარცვლოვანი შეერთება ფრენისას წყდება. კარგ შეერთებას გლუვი ზედაპირი აქვს და კონტაქტს თანაბრად ფარავს.

სად ვისწავლოთ დრონის აწყობა?

დამოუკიდებლად აწყობაც შესაძლებელია, მაგრამ პირველი დრონი მენტორთან ერთად ბევრად სწრაფად და იაფად აეწყობა: ნაკლები დამწვარი დაფა, ნაკლები გატეხილი პროპელერი. თუ მოზარდისთვის ეძებთ სისტემურ სწავლას, წაიკითხეთ, რას სწავლობს მოზარდი დრონების კურსზე.

თბილისის ციფრულ სკოლაში კურსზე „დრონების კურსი: აწყობა, პროგრამირება და ფოტოგრამეტრია“ 13–17 წლის მოსწავლეები ეცნობიან UAV-ის არქიტექტურასა და კომპონენტებს, თავად აწყობენ საფრენ აპარატს და RC თვითმფრინავს, აპროგრამებენ DJI Tello-ს და მუშაობენ ArduPilot-ით კვლევით დრონზე. კომპონენტები კურსში შედის, აწყობილი საფრენი აპარატი კი მოსწავლეს რჩება.

კურსი TDS-შიდრონების კურსი: Tello, ArduPilot და FPV7 თვე · 3 ფაზა · 72 სთ · დაწყება 21 ნოედეტალურად

ხშირად დასმული კითხვები

რა ჯობია: დრონის აწყობა თუ მზა დრონის ყიდვა?

მზა დრონი სწრაფია და გარანტიით მოდის. აწყობილი დრონი კი გასწავლით, როგორ მუშაობს ყველა ნაწილი, და შეკეთება ბევრად იაფი გიჯდებათ: გამოცვლით ერთ ძრავას ან ESC-ს და არა მთელ აპარატს. თუ დრონი ჰობი ან ინჟინერიის სწავლის საშუალებაა, აწყობა ღირს.

შეიძლება თუ არა დრონის აწყობა დარჩილვის გარეშე?

ნაწილობრივ. არსებობს ნაკრებები, სადაც ნაწილები შტეკერებით ერთდება, და მზა „BNF“ დრონები, რომლებსაც მხოლოდ პულტთან დაკავშირება სჭირდება. FPV დრონების უმეტესობის აწყობას კი დარჩილვა სჭირდება, ამიტომ ეს უნარი ადრე თუ გვიან გამოგადგებათ.

რა არის Betaflight და უფასოა?

Betaflight არის უფასო, ღია კოდის პროგრამა (firmware), რომელიც ფრენის კონტროლერზე მუშაობს და მულტიკოპტერებსა და ფრთიან აპარატებს მართავს. მის პარამეტრებს Betaflight App-ში აყენებთ: მიმღები, რეჟიმები, ძრავები, failsafe.

საჭიროა თუ არა აწყობილი დრონის რეგისტრაცია საქართველოში?

თუ დრონის მაქსიმალური სააფრენო მასა 250 გრამი ან მეტია, სამოქალაქო ავიაციის სააგენტოს მონაცემებით რეგისტრაცია საჭიროა, თვითნაკეთი დრონისთვისაც. რეგისტრაცია უფასოა და ხდება uas.gov.ge-ზე. წონაში ბატარეაც ითვლება.

რამდენი დრო სჭირდება დრონის აწყობას?

პირველ აწყობას, ჩვეულებრივ, რამდენიმე საღამო სჭირდება: დარჩილვა, შემოწმება, Betaflight-ის გამართვა. ნუ იჩქარებთ. ყველაზე ძვირი შეცდომები (დამწვარი ESC, მოკლე ჩართვა) სწორედ ჩქარობისას ხდება.

შემდეგი ნაბიჯი

დაიწყეთ სიმულატორით და ერთი პატარა აწყობით, მაშინაც კი, თუ მიზანი დიდი 5-დიუმიანი დრონია. თუ თქვენი შვილი 13–17 წლისაა და გინდათ, რომ დრონის აწყობა, დაპროგრამება და უსაფრთხოება მენტორთან ერთად ისწავლოს, დაგვიკავშირდით უფასო კონსულტაციისთვის.
