3D დიზაინისა და ბეჭდვის კურსი ზრდასრულებისთვის: რას ისწავლით 6 კვირაში

TDS-ის კურსი „3D დიზაინი და 3D ბეჭდვა“ ზრდასრულებს 6 კვირაში (12 შეხვედრა, 36 საათი) იდეიდან საკუთარ ფიზიკურ პროდუქტამდე მიიყვანს. ისწავლით პარამეტრულ მოდელირებას Fusion 360-ში, დაშვებებს (tolerances), რომ ნაწილები ერთმანეთს მოერგოს, სლაისერის პარამეტრებს, PLA-ს, PETG-სა და TPU-ს ბეჭდვას, პრინტერის კალიბრაციასა და მოვლას. კურსი დამწყებთათვისაა, ტარდება თბილისში, ლაბში, ქართულ და ინგლისურ ჯგუფებში.

ბევრი ადამიანი 3D ბეჭდვას მზა მოდელების ჩამოტვირთვით იწყებს და მალე შეზღუდვას აწყდება: საჭირო ნივთი ინტერნეტში არ არის, ან არის, მაგრამ ზომით არ ერგება. ეს კურსი სწორედ ამ ზღვრის გადასალახავადაა: ისწავლით საკუთარი ნივთის დაპროექტებას, ზუსტად დაბეჭდვას და საჭიროების შემთხვევაში მის განმეორებას.

ქვემოთ აღწერილია, ვისთვისაა კურსი, რას ისწავლით ყოველ კვირას, რატომ არის თითოეული თემა მნიშვნელოვანი და რა შეგიძლიათ გააკეთოთ კურსის შემდეგ.

ვისთვისაა 3D ბეჭდვის კურსი?

კურსი სამ ტიპის ადამიანზეა მორგებული:

• დიზაინერი: გინდათ, რომ იდეა ეკრანიდან ხელში დასაჭერ პროტოტიპად აქციოთ.
• ინჟინერი: სწრაფად გჭირდებათ დეტალები (სამაგრი, კორპუსი, სათადარიგო ნაწილი) ქარხნული შეკვეთის მოლოდინის გარეშე.
• მეწარმე: გინდათ პროდუქტი ბაზრისთვის ან მცირე სერიით წარმოება.

ასევე სასარგებლოა მეიკერებისთვის, რომლებსაც სახლში უკვე აქვთ პრინტერი და მისგან მეტის მიღება სურთ, არქიტექტორებისთვის, რომლებსაც მაკეტის ნაწილები სჭირდებათ, და მასწავლებლებისთვის, რომელთა სკოლაშიც პრინტერია. წინასწარი გამოცდილება საჭირო არ არის: კურსი დამწყებ დონეზეა. 13–17 წლის მოზარდებისთვის ცალკე კურსი გვაქვს; ორივეს შედარება ნახეთ გვერდზე 3D ბეჭდვის და 3D პრინტერის კურსები.

რას ისწავლით 6 კვირაში: კვირიდან კვირამდე

ეს ცხრილი მოკლეა, ამიტომ ქვემოთ თითოეულ ეტაპს ცალ-ცალკე ავხსნით.

კურსი TDS-ში3D მოდელირება და ბეჭდვა - პრაქტიკული კურსი8 კვირა · 32 სთ · დაწყება 18 ნოედეტალურად

რა არის პარამეტრული მოდელირება Fusion 360-ში და რატომ ვიწყებთ მისით?

პარამეტრული მოდელირება ნიშნავს, რომ მოდელი რიცხვებით და წესებით იმართება. მაგალითად, სახურავიან ყუთს აპროექტებთ ცვლადებით: სიგანე, სიღრმე, კედლის სისქე და დაშვება. თუ შემდეგ ყუთი 2 სმ-ით განიერი გჭირდებათ, ერთ რიცხვს ცვლით და Fusion 360 ყუთსაც და სახურავსაც თავად გადაითვლის.

პირველ ორ კვირაში ისწავლით ყველაზე ხშირ ოპერაციებს: ესკიზს ზომებითა და კავშირებით, ამოწევას (extrude), ბრუნვით სხეულის შექმნას (revolve, მაგალითად ჭიქა ან ღილაკი) და პარამეტრებს. შედეგი პირველი საკუთარი დეტალია, ზომებით, რომლებიც თქვენ განსაზღვრეთ.

2026 წლის მონაცემებით, Fusion 360 პირადი, არაკომერციული გამოყენებისთვის უფასოა, შეზღუდვებით: მაგალითად, წლიური შემოსავალი 1,000 აშშ დოლარზე ნაკლები უნდა იყოს. თუ ბიზნესს გეგმავთ, ლიცენზიის პირობები წინასწარ გაითვალისწინეთ: მეტი წაიკითხეთ სტატიაში 3D მოდელირების პროგრამები.

დაშვებები: რატომ არ ჯდება ერთი ნაწილი მეორეში?

დამწყებთა ყველაზე ხშირი იმედგაცრუებაა, როცა ორი დაბეჭდილი ნაწილი, რომლებიც კომპიუტერში იდეალურად ერგებოდა, რეალურად ერთმანეთში არ შედის. მიზეზი ის არის, რომ FDM პრინტერი პლასტმასს ოდნავ „აფართოებს“: ხაზს თავისი სისქე აქვს, გაცივებისას კი პლასტმასი ზომას ოდნავ იცვლის.

ამიტომ ერთმანეთში შემავალ ნაწილებს შორის მცირე ღრეჩო (clearance) უნდა დატოვოთ. კურსზე 0.2 მმ-იანი დაშვებით ვმუშაობთ და ისწავლით, როგორ შეამოწმოთ ის საკუთარ პრინტერზე პატარა სატესტო დეტალით, სანამ დიდ ნაწილს დაბეჭდავთ.

მესამე კვირაში ასევე ისწავლით ნაწილების დაკავშირებას: დაბეჭდილ ხრახნებს და ლითონის ხრახნიან ჩანართებს (threaded inserts), რომლებიც პლასტმასში მყარ, მრავალჯერადად გამოსაყენებელ ხრახნიან შეერთებას ქმნის. შედეგი რამდენიმენაწილიანი აწყობაა, რომელიც ნამდვილად იხურება, იხსნება და მუშაობს.

დიზაინი ბეჭდვისთვის: 5 შეცდომა, რომელსაც კურსზე ვასწორებთ

კარგი 3D მოდელი ჯერ კიდევ არ ნიშნავს კარგად დასაბეჭდ მოდელს. ეს ხუთი შეცდომა დამწყებებთან ყველაზე ხშირად გვხვდება:

1. ღრეჩო დავიწყებულია: ხვრელი ზუსტად ჭანჭიკის ზომისაა და ჭანჭიკი არ შედის.
2. ძალიან თხელი კედელი: კედელი 0.4 მმ საქშენის ორ ხაზზე თხელია და ან არ იბეჭდება, ან ადვილად ტყდება.
3. დიდი გადმოშვერილი ნაწილი საყრდენის გარეშე: 45°-ზე მეტად დახრილი ზედაპირი ჰაერში იბეჭდება და ქვემოთ ეკიდება.
4. ბასრი შიდა კუთხეები: დატვირთვისას სწორედ იქ ჩნდება ბზარი. მცირე მომრგვალება (fillet) დეტალს ბევრად აძლიერებს.
5. ფენები დატვირთვის გასწვრივ: FDM დეტალი ფენებს შორის ყველაზე სუსტია, ამიტომ კაუჭი ან სამაგრი ისე უნდა დაიბეჭდოს, რომ ძალა ფენებს არ აცალკევებდეს.

ამ წესების ცოდნა მოდელირების დროს ზოგავს ბეჭდვის საათებს და ფილამენტს.

სლაისერი, მასალები და კალიბრაცია: ბეჭდვის კვირა

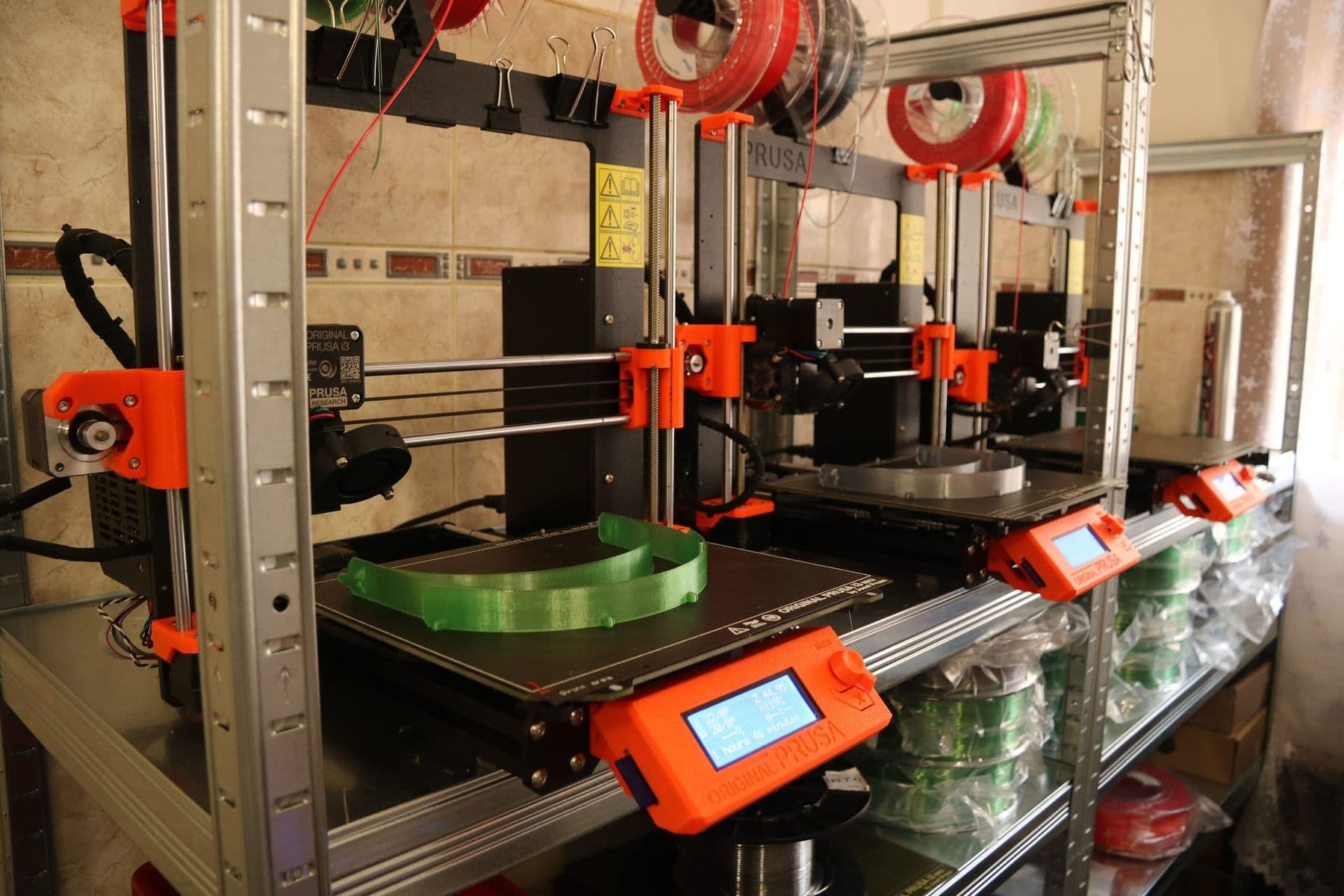

მეოთხე კვირა მთლიანად ბეჭდვას ეთმობა. ლაბში 12 FDM პრინტერია, მუშაობთ Bambu Studio-თი და PrusaSlicer-ით. ისწავლით:

• ფენის სიმაღლის, კედლების და შევსების (infill) არჩევას სიმტკიცისა და დროის მიხედვით;
• საყრდენების (supports) სწორად დაყენებას და მოდელის ორიენტაციას;
• PLA-ს, PETG-სა და TPU-ს განსხვავებას და მათ პარამეტრებს;
• პრინტერის კალიბრაციას: პირველი ფენა, ნაკადი (flow), ტემპერატურა;
• მოვლას: საქშენის და მაგიდის წმენდა, ღვედების და მოძრავი ნაწილების შემოწმება.

მასალების სხვაობა პრაქტიკაში ასე გამოიყურება. Prusa-ს ცოდნის ბაზის მიხედვით, PETG მტკიცე და დრეკადია, 80°C-მდე ტემპერატურაზე გამოიყენება და თითქმის არ იღუნება, თუმცა „ძაფებს“ (stringing) ტოვებს და გლუვ PEI ფირფიტას იმდენად მაგრად ეკვრის, რომ შეიძლება დააზიანოს. TPU რბილი მასალაა: ნელა იბეჭდება (Prusa-ს რეკომენდაციით, ჩვეულებრივ დაახლოებით 20 მმ/წმ სიჩქარით) და მცირე retraction-ით. შედეგად მასალების საკუთარ ცხრილს შეადგენთ, რომელიც კურსის შემდეგაც გამოგადგებათ. სამი ყველაზე გავრცელებული მასალის შედარება ნახეთ სტატიაში PLA, PETG თუ ABS.

პროექტი: რა პროდუქტით დაასრულებთ კურსს?

ბოლო ორ კვირაში საკუთარ პროდუქტს აპროექტებთ და ბეჭდავთ: იდეიდან ესკიზამდე, მოდელიდან პროტოტიპამდე და ბოლოს ფოტოებამდე და პრეზენტაციამდე. პროდუქტს თავად ირჩევთ. რამდენიმე მიმართულება, რომელიც ამ ფორმატს კარგად ერგება:

• სახლის ორგანიზების სისტემა ზუსტად თქვენი უჯრისთვის ან თაროსთვის;
• სათადარიგო ნაწილი, რომელიც მაღაზიაში აღარ იყიდება;
• ტექნიკის კორპუსი ან სამაგრი;
• ნათურის აბაჟური ან დეკორატიული ნივთი;
• პროდუქტის პროტოტიპი მცირე ბიზნესისთვის, რომლის მცირე სერიით დამზადებაც შეიძლება.

სერტიფიკატს მიიღებთ, თუ შეხვედრების 80%-ს მაინც დაესწრებით და ფინალურ პროექტს დაასრულებთ. ყოველ სერტიფიკატს აქვს ნომერი და QR კოდი, რომლითაც მისი ნამდვილობა მოწმდება.

კურსის შემდეგ: რა შეგიძლიათ გააკეთოთ?

კურსის ბოლოს გეცოდინებათ, როგორ დააპროექტოთ, დაბეჭდოთ და გამოასწოროთ საკუთარი ნივთი. შემდეგი ნაბიჯი თქვენს მიზანზეა დამოკიდებული:

• საკუთარი პრინტერი: უკვე იცით, რა გჭირდებათ. არჩევანში დაგეხმარებათ გზამკვლევი რომელი 3D პრინტერი ვიყიდოთ.
• მცირე ბიზნესი: პერსონალიზებული ნივთები, სათადარიგო ნაწილები, პროტოტიპები. რეალისტური გეგმისთვის წაიკითხეთ 3D ბეჭდვა ბიზნესად.
• სხვა ტექნოლოგიები: 3D მოდელირების ცოდნა CNC ჩარხთან მუშაობაშიც გამოგადგებათ: 3D მოდელიდან CAM ტრაექტორიებს ქმნით (VCarve Pro-თი ან Fusion 360 CAM-ით) და ხისგან ავეჯის ნაწილს ან აბრას ჭრით. როგორ მუშაობს ჩარხი, ნახეთ სტატიაში რა არის CNC ჩარხი და როგორ მუშაობს.

ერთი მნიშვნელოვანი დეტალი მათთვის, ვინც გაყიდვას გეგმავს: ინტერნეტიდან ჩამოსატვირთ ბევრ მოდელს ისეთი ლიცენზია აქვს, რომელიც კომერციულ გამოყენებას კრძალავს (მაგალითად, Creative Commons-ის NC, ანუ „არაკომერციული“ ვარიანტი). საკუთარი დიზაინის შემთხვევაში ეს პრობლემა საერთოდ არ არსებობს, და ეს კიდევ ერთი მიზეზია, რომ მოდელირება ისწავლოთ და არა მხოლოდ ბეჭდვა.

თუ 3D ბეჭდვა საერთოდ ახალია თქვენთვის, კურსამდე წაიკითხეთ როგორ დავიწყოთ 3D ბეჭდვა. იქ ტექნოლოგიები, მასალები და უსაფრთხოება მარტივად არის ახსნილი.

კურსი თუ დამოუკიდებელი სწავლა: რას იძენთ ლაბში?

3D ბეჭდვის სწავლა დამოუკიდებლადაც შეიძლება: ვიდეოები, მწარმოებლების ცოდნის ბაზები და ფორუმები ბევრს გასწავლით. კურსის უპირატესობა სხვაგანაა:

• დრო: ცდისა და შეცდომის თვეები რამდენიმე კვირაში იკუმშება, რადგან შეცდომას მასწავლებელი მაშინვე გაჩვენებთ.
• სხვადასხვა პრინტერი და მასალა: 12 FDM პრინტერზე და სამ მასალაზე მუშაობთ, ამიტომ საკუთარ პრინტერს გაცნობიერებულად შეარჩევთ.
• უკუკავშირი დიზაინზე: თქვენს მოდელს გამოცდილი თვალი ბეჭდვამდე ამოწმებს.
• დასრულებული პროექტი: ვადა და პრეზენტაცია იდეას ბოლომდე მიყვანილ პროდუქტად აქცევს.

თუ უკვე გაქვთ პრინტერი და Fusion 360-ის საფუძვლები იცით, შეიძლება საკმარისი იყოს დამოუკიდებელი ვარჯიში. თუ ნულიდან იწყებთ ან დიდი ხანია „მზა მოდელების“ ეტაპს ვერ სცდებით, კურსი ყველაზე სწრაფი გზაა.

როგორ მოვემზადოთ კურსისთვის?

კურსისთვის განსაკუთრებული მომზადება არ არის საჭირო. ლაბში კომპიუტერები გვაქვს, თუმცა საკუთარი ლეპტოპი სახლში ვარჯიშისთვის გამოგადგებათ: Fusion 360 Windows-სა და macOS-ზე მუშაობს. თუ გინდათ, რომ პირველ შეხვედრაზე თავი უფრო თავდაჯერებულად იგრძნოთ, წინასწარ სცადეთ Tinkercad, ბრაუზერის უფასო პროგრამა, სადაც 3D სივრცეში ორიენტირებას სწრაფად შეეჩვევით.

თუ ჯერ არ ხართ დარწმუნებული, გაინტერესებთ თუ არა 3D ბეჭდვა, დაიწყეთ ერთდღიანი ვორქშოფით 3D ბეჭდვა: სახლის საჭირო ნივთი ერთ დღეში: 3 საათში Fusion 360-ში მარტივ საყოფაცხოვრებო ნივთს დააპროექტებთ და იმავე დღეს დაბეჭდავთ.

ხშირად დასმული კითხვები

სჭირდება თუ არა 3D ბეჭდვის კურსს წინასწარი ცოდნა?

არა. კურსი დამწყებ დონეზეა: Fusion 360-ს და ბეჭდვას საფუძვლებიდან ისწავლით. საკმარისია კომპიუტერთან მუშაობის ჩვეულებრივი უნარები.

მჭირდება თუ არა საკუთარი ლეპტოპი?

ლაბში კომპიუტერები გვაქვს, ამიტომ აუცილებელი არ არის. თუმცა საკუთარი ლეპტოპი სახლში ვარჯიშისთვის სასარგებლოა.

რომელ ენაზე მიმდინარეობს კურსი?

კურსი ტარდება როგორც ქართულ, ისე ინგლისურენოვან ჯგუფებში, ფიზიკურად, ლაბში. სასურველი ჯგუფი კურსის გვერდზე შეგიძლიათ აირჩიოთ.

რამდენ ხანს გრძელდება 3D დიზაინისა და ბეჭდვის კურსი?

6 კვირა: 12 შეხვედრა, ჯამში 36 საათი. პირველი ორი კვირა მოდელირებას ეთმობა, მესამე აწყობასა და დაშვებებს, მეოთხე ბეჭდვასა და მასალებს, ბოლო ორი კი საკუთარ პროექტს.

მივიღებ თუ არა სერტიფიკატს?

დიახ, თუ დაესწრებით შეხვედრების 80%-ს მაინც და დაასრულებთ ფინალურ პროექტს. სერტიფიკატს აქვს ნომერი და QR კოდი ნამდვილობის შესამოწმებლად.

შემიძლია თუ არა კურსის შემდეგ 3D ბეჭდვით შემოსავლის მიღება?

კურსი გაძლევთ ტექნიკურ საფუძველს: დიზაინს, ზუსტ ბეჭდვას და მცირე სერიის წარმოების გამოცდილებას. ბიზნესისთვის დამატებით საჭიროა ბაზრის ცოდნა, ფასწარმოქმნა და ლიცენზიების (როგორც პროგრამის, ისე მოდელების) გათვალისწინება.

თუ მზად ხართ, იდეიდან საკუთარ პროდუქტამდე გზა გაიაროთ, ნახეთ 3D დიზაინისა და 3D ბეჭდვის კურსის ჯგუფები. კითხვები თუ გაქვთ, მოგვწერეთ ან დაგვირეკეთ უფასო კონსულტაციისთვის.
